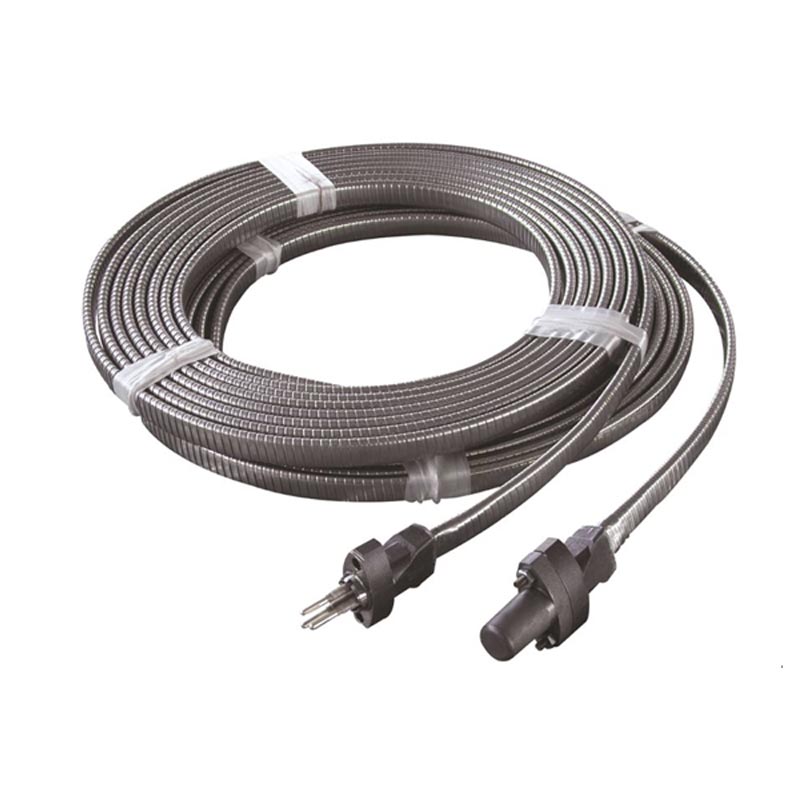

API 標準 MLE は、陸上油田井現場および海上サポート向けに設計された特殊なフラット外装ケーブルです。 プラットフォーム。平行多芯フラット構造を採用し、亜鉛メッキインターロッキングスチールテープを装備 装甲 (厚さ 0.3 mm、オーバーラップ ≥90%)、現場での衝撃、粉砕、げっ歯類の被害に効果的に抵抗します。 操作。
従来の丸型外装ケーブルと比較して、そのフラットでコンパクトな形状により、特にケーブル配線スペースが 30% 以上節約されます。 15mm ほどの狭い機器の隙間やスペースが限られた浅いケーブルトレンチに適しています。指揮者は、 錫メッキ軟銅より線を使用し、絶縁体は耐油性のXLPE架橋ポリエチレンです。 ASTM D471規格を満たしています。
すべての製品は、API 要件に従って厳格な全工程検査を受けます。当社の倉庫に在庫がございます 掘削および破砕作業における緊急配備のニーズをサポートするために、5000 メートルを超える長さのケーブルを備えています。
| アイテム | 仕様 |
| 製品名 | API規格MLEミニフラットアーマードケーブル |
| ケーブルの種類 | ミニフラットアーマードケーブル |
| 絶縁 | 耐油性XLPE |
| 鎧 | 亜鉛メッキインターロックスチールテープ |
| コア構成 | カスタマイズ済み (2 ～ 12 コアが利用可能) |
| 導体サイズ | プロジェクトの要件に応じてカスタマイズ |
| 定格電圧 | アプリケーションに基づいてカスタマイズ |
| 最小曲げ半径 | ケーブル構造による |
| インストール | 固定または連続移動アプリケーション |
| 難燃性 | リクエストに応じて利用可能 |
| 耐薬品性 | 油、泥、ブライン、掘削液、作動油 |
| 耐紫外線性 | はい |
| OEMおよびODM | サポートされています |
10以上の電流をサポートする微細撚り構造の高純度錫メッキ軟銅導体を使用しています。 100 万回の曲げサイクル (ISO 1456 規格に従ってテスト、曲げ半径はケーブル外径の 8 倍)。
耐油性 XLPE 架橋ポリエチレン絶縁層 (ASTM D471 規格に準拠、浸漬可能) 原油、塩水、および破砕流体を長時間使用することにより、各炉心を保護します。
ケーブルは二重保護構造を採用しています。
第 1 層: 亜鉛メッキ連動スチールテープ装甲
2層目：耐摩耗性アウターシース
当社の生産ワークショップには、完全に自動化されたフラット ケーブル配線と連動装甲生産ラインが装備されています。リアルタイムのレーザー直径測定と火花検出が各製造段階で実装されます。完成品の各バッチは、工場から出荷される前に 12 の必須検査ポイントを通過する必要があります。
サードパーティの研究所によって検証された API 標準 MLE には、次の 5 つの主要なパフォーマンス上の利点があります。
1. 省スペースのフラット構造 – アスペクト比が最大 5:1 のフラットな設計により、同じ導体断面積の丸型ケーブルと比較して設置スペースが 30% 以上節約され、15 mm という狭い機器ギャップへの設置が可能になります。
2. 優れた機械的保護 – API 規格に準拠したインターロック式スチールテープアーマーが、衝撃、粉砕、げっ歯類による損傷から効果的に保護します。
3. 曲げ寿命の延長 – 細かく撚られた錫メッキ銅導体と柔軟なシースの組み合わせにより、ケーブル外径の 8 倍の曲げ半径で 1,000 万回以上の曲げサイクルに耐えることが ISO 1456 曲げ疲労試験によって検証されています。
4. 耐薬品性および耐腐食性 – XLPE 絶縁体とシースは 72 時間の連続浸漬テストを受けています。
5. 電磁干渉シールド - 鋼帯の外装層は 85% 以上の電磁シールド効果を提供し、油田の複雑な電磁環境に適応します。
API 標準 MLE は、以下を含む幅広い油田およびガス田の操業にわたって導入されています。
| 応用 | 一般的な構成 | 主要な要件 |
| ロギングトロリードラッグチェーン | 4×2.5mm² + 信号 | 高い屈曲寿命、EMIシールド |
| 坑口自動制御 | 8～12×1.0mm² | 狭いスペース、耐油性 |
| 浅溝埋設埋設 | 4～6×2.5mm² | 耐衝撃性、げっ歯類保護 |
| オフショア補助制御 | 4～12×1.5mm² | 塩水噴霧耐食性 |
| 破砕ユニット可動ライン | 3×4mm2 + 2×2.5mm2 | 耐摩耗性、頻繁なコイリング |
| 計装および信号ライン | 4～8×0.75mm² | 安定した信号、低静電容量 |
以下の基準を満たし、厳格な品質管理体制のもとで製造されています。
1.API仕様7-2
2.API Q1
3.ISO 9001:2015
4.IEC 60092
当社の工場は第三者監査機関による年次監査を受けています。 SGS テストレポートと工場検査 ご要望に応じて、製品のバッチごとに証明書を提供できます。原料（銅）から全工程 ロッド）から完成したケーブルまで追跡可能です。
| 当社を選ぶ理由 | 証拠 |
| API認定メーカー | API 仕様 7-2 および API Q1 認定。年次第三者監査により、継続的なコンプライアンスが保証されます。 |
| 現場で実証された経験 | 2020年以来、中国、中東、東南アジアの15以上の油田プロジェクトに供給されています。 これまでの製造物責任の請求。 |
| 厳格な品質管理 | バッチごとに 12 の必須検査チェックポイント。 SGS テストレポートと工場証明書が提供されます。 すべての出荷。 |
| 柔軟な供給能力 | 5,000m以上のスポット在庫 + 3つの専用API MLE生産ライン = 大規模入札向けの安定供給。 |
| ワンストロークテクニカルサポート | 販売前のパラメータマッチング、設置ガイダンス、販売後の故障分析が含まれます。直接 ビデオ通話による工場エンジニアのサポートが可能です。 |
主に油田検層システム、坑口制御装置、有線ユニット、 計装回路や、コンパクトで機械的に保護されたフラット ケーブルを必要とするその他のアプリケーションに最適です。それは 特にスペースが限られており、ケーブルを頻繁に移動する設置に適しています。
標準のフラット ケーブルとは異なり、当社の製品は亜鉛メッキのインターロック鋼外装と耐油性を備えています。 外側のジャケットは、粉砕、摩耗、衝撃、過酷な油田環境に対する保護を強化します。その この構造は、長期的な信頼性が重要となる要求の厳しい産業用途向けに設計されています。
はい。ケーブルには柔軟なクラス 5 錫メッキ銅撚線導体と強化フラット構造が採用されており、 繰り返しの曲げ、ケーブルリール、ドラッグチェーン、移動式油田設備を伴う用途に適しています。
はい。このケーブルは陸上と海上の両方の設置向けに設計されています。そのジャケットは優れた機能を提供します 油、湿気、紫外線、掘削液、一般的な工業用化学薬品に対する耐性があり、信頼性が保証されます。 過酷な環境でもパフォーマンスを発揮します。
プロジェクトの要件に基づいて、カスタマイズされた導体サイズ、コア数、ケーブル寸法を提供します。私たちの エンジニアリングチームは、電圧、電流、設置に応じて最適な構成を推奨します。 条件や応募要項など。
はい。導体サイズ、コア数、絶縁体などの OEM およびカスタマイズされた製造サービスが利用可能です 材質、外装タイプ、外側ジャケットの材質、ケーブルの長さ、色、および顧客固有の識別。
各ケーブルは出荷前に包括的な品質検査を受けます。一般的なテストには、導体抵抗、 絶縁抵抗、高電圧耐性試験、寸法検査、外装完全性検査、曲げ 性能評価と外観品質検査。
