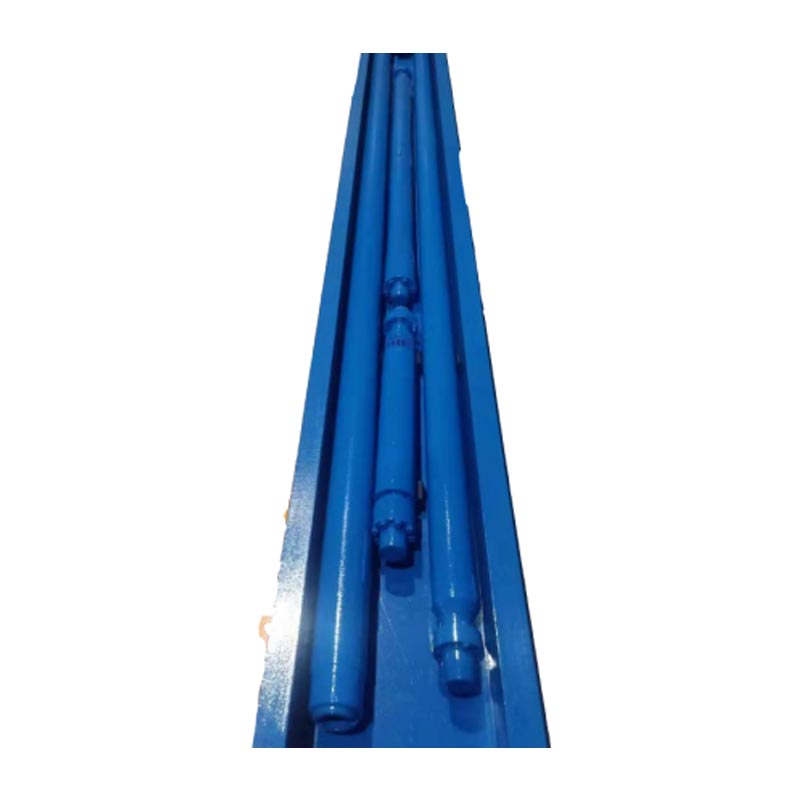

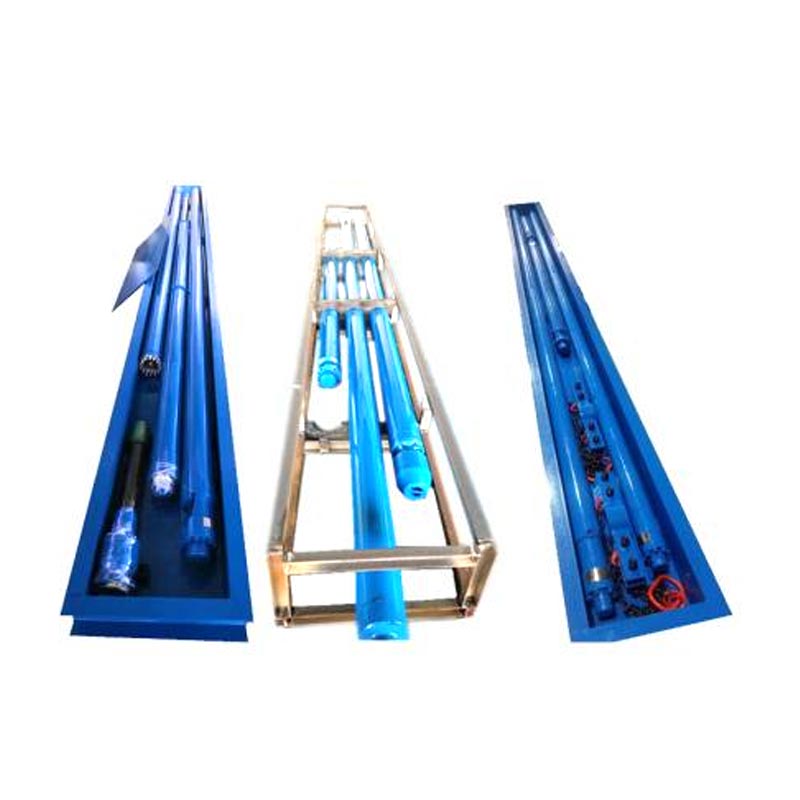

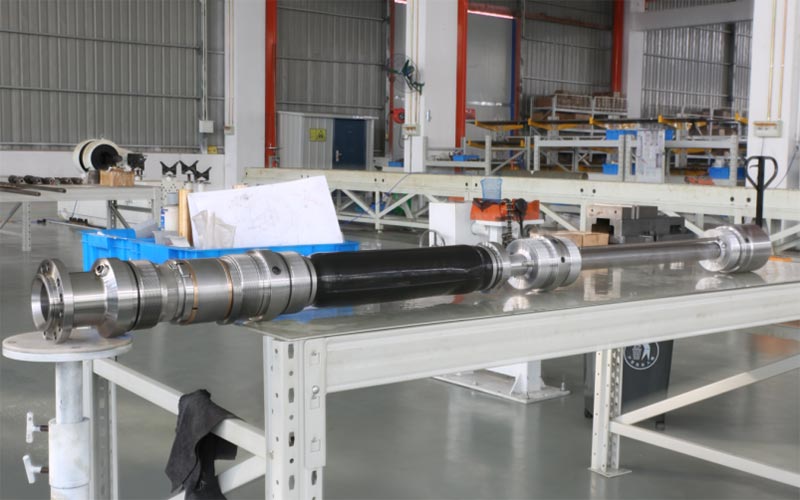

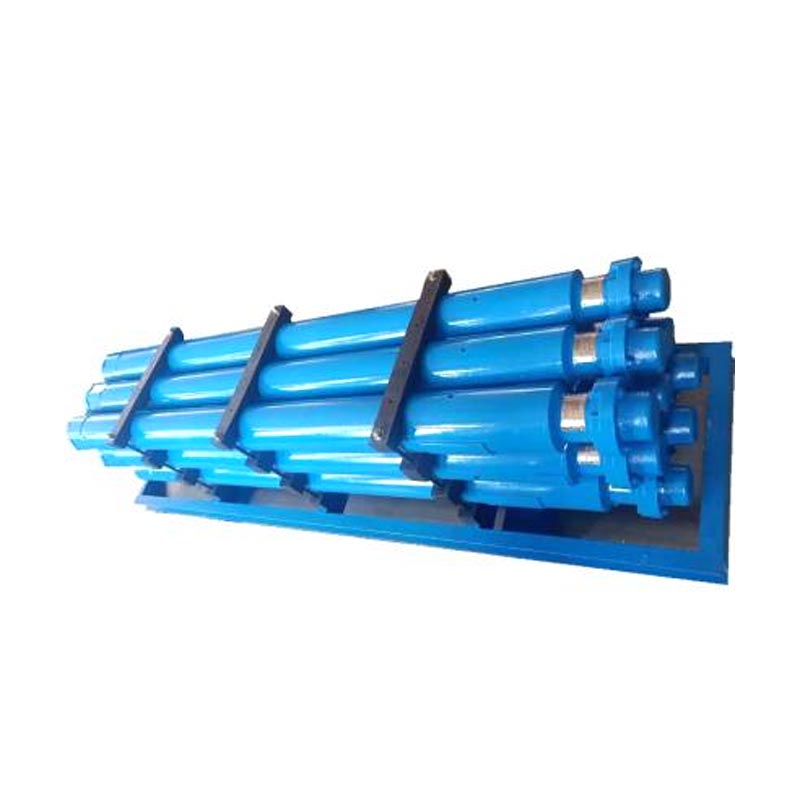

オイル用電動水中ポンプ

石油用電動水中ポンプは、連続原油用に設計されたダウンホール人工揚水システムです。 深井戸、海洋プラットフォーム、複雑な貯留条件での生産。高性能を統合しています 水中モーター、多段遠心ポンプ、耐ガス・耐砂保護システム、信頼性の高いシーリング 安定したオイルリフト性能を発揮する構造です。

高度に水をカットした井戸、成熟した油田、海洋生産および困難な貯留環境向けに設計された、 オイル ESP システムは、オペレータが生産効率を向上させ、作業オーバーの頻度を減らし、長期的な作業時間を短縮するのに役立ちます 運営コスト。

複数のポンプ直径、出力構成、材料オプションが利用可能で、必要に応じてカスタマイズできます。 坑井の深さ、流体特性、温度、生産要件。

動作原理

石油用電動水中ポンプは、電気エネルギーをポンプ内部の油圧揚力に変換することで機能します。 油 まあ。

システムは主に次のもので構成されます。
・水中モーター
・プロテクター部
・吸気系
・多段遠心ポンプ
• ガス処理コンポーネント
・電源ケーブルシステム

動作中、モーターは複数の羽根車を高速で駆動します。インペラの各段が流体圧力を増加させます 遠心力によって。何百ものポンプステージを通過した後、原油混合物は十分な量を獲得します。 地表に到達する前に、貯留層の圧力、井戸の深さ、パイプラインの抵抗を克服するための圧力。

完全水没構造により、地下の高圧条件下でも安全を保ちながら連続運転が可能です。 内部コンポーネントには油、ガス、水、腐食性物質が含まれません。

主要な部品と構造

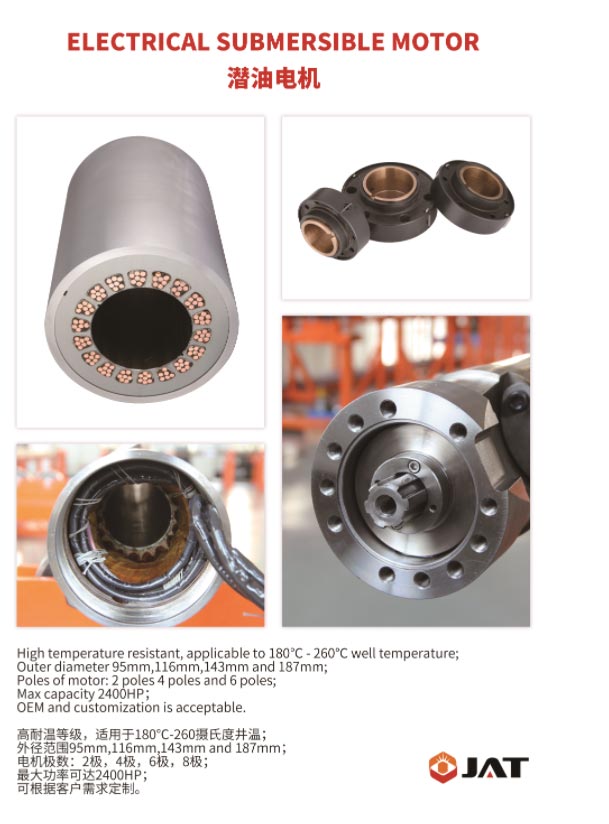

1. 水中モーター

高効率モーターにより安定した駆動力を発揮し、長時間の掘削作業にも対応します。

特徴：
高い断熱性能
連続運転能力
安定した温度制御
適応可能な電圧構成

2. 多段渦巻ポンプ

ポンプセクションは、複数のインペラとディフューザーステージで設計されています。

利点:
高い吊り上げ能力
安定した流量出力
最適化された油圧効率
エネルギー損失の低減

3. プロテクターシステム

プロテクターはモーターを井戸の流体から隔離します。

機能:
油や水の侵入を防ぎます
内圧と外圧のバランスをとる
モーターの寿命を延ばします

4. ダウンホールケーブルシステム

特殊耐油ケーブルにより高温高圧下でも確実な動力伝達を実現 環境。

技術仕様

技術パラメータは、特定の油田条件に応じてカスタマイズできます。

アプリケーション

• 陸上油田開発: 石油用電動水中ポンプは従来の石油に完全に適用可能 井戸、低圧石油貯留層、および浸水開発井で、毎日の安定した原油採掘を実現します。 陸上油田の長期連続生産ニーズを満たします。

• 海洋石油およびガス生産: 狭い海洋坑井や過酷な海洋作業条件に適応。 コンパクトな構造と低い故障率を特徴としており、オフショアのメンテナンスと運用コストを削減します。

• 特別なリザーバー操作: 高水量カット、わずかに腐食性および摩耗性の高い油井、および 地熱油井では、複雑な作業条件下で安全かつ効率的な流体の汲み上げをサポートします。

• 油井の刺激と修復: 低収量で枯渇した油井に最適で、流体を効果的に改善します。 輸送効率を高め、老朽化した油田の生産能力を回復します。

製品の特徴

• 構造設計: オイル用電動水中ポンプは、複数の機能を備えたすっきりとしたコンパクトな外観を採用しています。 オプションの外径により、さまざまな坑井サイズに完全に適合し、さまざまなタイプの油に適応できます。 井戸。

• 高い吊り上げ効率：最適化された多段油圧構造により、安定した昇圧と大流量を実現 高効率な連続原油汲み上げを実現します。

• 優れた環境適応性: 優れた密閉性と保護構造を備え、耐腐食性を備えています。 ダウンホール内の石油、ガス、水の混合媒体による摩耗。

• 低運用コスト: 低エネルギー消費、安定した運用、低い故障率を特徴としており、大幅なコスト削減を実現します。 手動メンテナンスと現場停止による損失。

• 長寿命: 工場で調整されたアセンブリと高耐荷重設計により、全体的な構造の安定性が向上します。 装置の稼働サイクルを延長します。

ホットセールシリーズ製品

• 400 シリーズ: コンパクトなサイズのクラシックなユニバーサルモデルで、小径の従来の油井に適しています。 一般油田生産向けに安定した性能とコスト効率を実現。

• 538/540 シリーズ: コイル状チューブ展開システムに適合し、中径および大径の油井に適用可能。 高流量および高揚力の作業シナリオをサポートします。

製品の特徴と競争力

• 優れた耐故障性能：高荷重スラストベアリングと完全密閉保護構造が効果的 ダウンホールの衝撃に耐え、機器の故障率と復旧頻度を減らします。

• 省エネと効率的な運用: 最適化された流体力学モデリングにより、油圧損失が低減され、 油田の長期的なエネルギー消費と全体的な運営コスト。

• 強力なカスタマイズ: 腐食、腐食に対処するために、複数の仕様と材料構成が利用可能です。 摩耗性および高温の特殊な作業条件。

• 低い総所有コスト: 長い耐用年数、最小限のメンテナンス需要、高い運用安定性が実現します。 油田企業に持続的な経済的利益をもたらします。

適切な電動水中ポンプを選択するには?

正しい ESP モデルを選択するには、いくつかの油井の状態を評価する必要があります。

1. 生産速度の要件

より多くの生産井には以下が必要です。
ポンプ径を大きくする
より高い流量能力
最適化された油圧ステージ

2. 井戸の深さ

深井戸には次のものが必要です。
より高いヘッド能力
ポンプ段数の増加
より強力な機械構造

3. 流体の特性

重要な要素には次のようなものがあります。
節水率
ガス含有量
砂の濃度
腐食レベル
原油粘度

4. 動作温度

高温井戸には以下が必要です。
高温モーター絶縁
耐熱素材
改善された冷却設計

品質管理

• 原材料検査：合金シャフトや防食付属品を含むすべてのコア材料は厳格な検査を受けています。 油田のダウンホール基準への準拠を確認するためのコンポーネントのテスト。

• 精密製造: 数値流体力学の最適化と CNC 精密加工を採用し、 インペラ、ディフューザー、構造部品の正確なマッチングを保証します。

• 工場性能試験：各ユニットは全流圧試験、長期動作試験、密閉試験に合格しています。 出荷前に性能テストを行い、安定性と信頼性を検証します。

• 標準化された組み立て: 統合された工場校正および圧縮組み立てプロセスを実装し、手動作業を回避します。 組み立てミスを防ぎ、一貫した製品品質を保証します。

• 完全な品質認証: 国際的な石油業界仕様に準拠し、追跡可能です。 すべての製品の製造およびテストの記録。

通常の水中ポンプとの違い

• 用途の方向: 石油用電動水中ポンプは、石油ダウンホール用に専門的に設計されています。 持ち上げ、石油、ガス、水の混合媒体に適応する。通常の水中ポンプは主に上水用と 従来の工業用水の供給は油性の腐食性媒体には適していません。

• 構造強度: オイル ESP は、極端な耐久性を備えた高圧および耐腐食構造設計を特徴としています。 坑井の圧力と温度。通常の水中ポンプは構造強度が低く、媒体も貧弱です。 適応力。

• 運用の安定性: オイル ESP は、24 時間 365 日の長期にわたる中断のないダウンホール運用をサポートします。普通の潜水艇 ポンプは継続的な高負荷のロングサイクル動作向けに設計されていないため、故障しやすくなります。

• 性能パラメータ: オイル ESP は、深いオイル リザーバーを持ち上げるための超高揚力と大流量を実現します。普通の 水中ポンプは揚力と流量が限られており、深井戸の生産需要を満たすことができません。

• 保護性能: 専門的なダウンホールシーリングと耐摩耗保護を備えています。普通の 水中ポンプはシール構造が単純なため、ダウンホールの腐食や摩耗に耐えることができません。

よくある質問

1. 石油生産に使用される電動水中ポンプとは何ですか?

ESP は、深井戸から石油を引き上げることによって原油生産量を増加させるために使用される人工揚水システムです。 自然貯留層の圧力が不十分です。

2. ESPと通常の水中ポンプの違いは何ですか?

オイル ESP システムは高圧油井および油水混合物用に設計されていますが、通常の水中ポンプは 主に水ポンプ用途向けに設計されています。

3. 適切な ESP モデルを選択するにはどうすればよいですか?

選択は坑井の深さ、生産率、流体の特性、温度、ケーシングの直径、運転状況に応じて異なります。 条件。

4. ESP ポンプは高水位カット油井でも動作しますか?

はい。 ESP システムは、高度に節水された生産条件を備えた成熟した油田で一般的に使用されます。

5. 石油 ESP は地下でどのくらいの期間稼働できますか?

耐用年数は使用条件、材質の選択、設置品質、保守管理によって異なります。

6. ESP システムはカスタマイズできますか?

はい。ポンプ直径、モーター出力、材料、油圧ステージは特定の井戸に応じてカスタマイズ可能 要件。

7. 納品前にどのようなテストが行​​われますか?

一般的なテストには、油圧性能テスト、絶縁テスト、密閉テスト、およびアセンブリ検証が含まれます。

8. ESP は海洋石油生産に適していますか?

はい。コンパクトな構造と長い動作サイクルにより、ESP システムは海洋石油生産用途に適しています。
