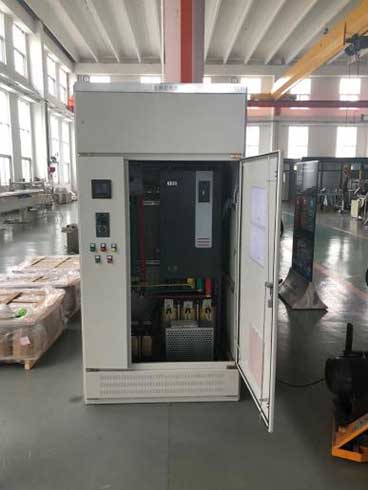

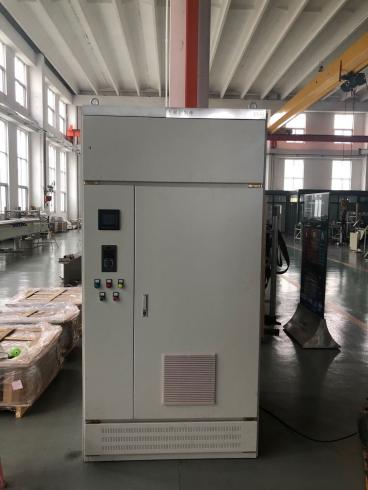

の電気制御キャビネット電動水中ポンプ（ESP）ユニットの起動・停止を制御し、運転状態を監視・記録し、運転中に異常が発生した場合には自動的に電源遮断保護を行う専用装置です。現在、電源周波数制御盤、ソフトスタート制御盤、低電圧可変周波数制御盤、高圧可変周波数制御盤の 4 種類の制御盤が一般的に使用されています。
国際規格：ISO 13628、IEC 60034、IEC 60529、IEC 60947、IEC 60079
国家規格：GB/T 16750 、GB/T 3797 、GB 4208 、GB/T 14048 、GB 7251.1
業界標準：API RP 11S1、API 14F
エンタープライズ標準: AT-ST-013
電源電圧保護
三相電流保護
過負荷保護
不足負荷保護
不足電圧保護
遅延開始
遅延シャットダウン
現在の録音
| モデルと仕様 | 定格電流（A） | 定格電圧（V） | A(幅)×B(奥行き)×H(高さ) |
| 1.2kVクラス | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2.5kVクラス | 50、80、100、120、150 | 2500 | 600×630×1700 |
| 3kVクラス | 50、80、100、120、150 | 3000 | 600×630×1700 |
| 3.6kVクラス | 50、80、100、120、150 | 3600 | 600×630×1700 |
| モデルと仕様 | 定格電流（A） | 定格電圧（V） | A(幅)×B(奥行き)×H(高さ) |
| 1.2kVクラス | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2.3kVクラス | 50、80、100、120、150 | 2300 | 600×630×1700 |
● 標高：≤2000m
● 周囲温度：-30℃/-22℉ — +50℃/122℉
● 相対湿度：≤85%
●引火性、爆発性物質、絶縁物を腐食するガス、導電性粉塵がないこと。
●鉛直傾斜が5°以下で振動の少ない場所に設置してください。
| いいえ。 | パラメータ名 | データ |
| 1 | 定格入力電圧 | 380V～480V±10%、3P 380V～480V±10%、三相 |
| 2 | 定格入力周波数 | 50Hz±10% |
| 3 | 出力周波数 | 0～120Hz、調整可能 |
| 4 | 出力周波数分解能 | 0.01Hz |
| 5 | 制御電源電圧 | AC220V |
| 6 | 定格出力電力 | 110kW～630kW |
| 7 | 定格出力電流 | 215A～1188A |
| 8 | 出力電圧範囲 | 0 - 入力電圧 |
| 9 | 整流器の種類 | 6 - パルスダイオード整流器 |
| 10 | インバータトランジスタタイプ | IGBT |
| 11 | 外部通信インターフェース | RS485、RS232 |
| 12 | 外部通信モデル | ケーブル |
| 13 | 保護機能 | 過負荷、過小負荷、短絡、欠相、過熱 |
| 14 | 冷却方法 | 強制空冷 |
| 15 | 入力力率 | 0.98 |
| 16 | 効率 | ＞98% |
| 17 | 出力フィルタ | 正弦波 |
| 18 | 定格デューティサイクル | 継続的 |
| 19 | IP等級 / 保護等級 | IP23 |
| 20 | 過負荷容量 | 150% 定格トルク、持続時間 60 秒 |
| 21 | 動作周囲温度 | -15℃～50℃ 5°F ～ 122°F |
| 22 | 保管・輸送温度 | -40℃～55℃ -40°F ～ 131°F |
| 23 | 周囲湿度 | ≤95% (+20 ℃)、結露なきこと |
| 24 | 設置高度 | ≤1000m、超える場合はディレーティングが必要 |
| 25 | 入力側高調波成分 | H5=36%、H7=17.8%、H11=8.1%、H13=5.3% |
| 26 | 入力側高調波成分 | ＜5% |
| 27 | 制御モード | 多点V/F、ベクトルV/F |
| 28 | インレット＆アウトレット配線モード | トップイン＆トップアウト、ボトムイン＆ボトムアウト |
| いいえ。 | パラメータ名 | データ |
| 1 | 定格入力電圧 | 380V～690V±10%、三相 |
| 2 | 定格入力周波数 | 50Hz±10% |
| 3 | 出力周波数 | 0～120Hz、調整可能 |
| 4 | 出力周波数分解能 | 0.01Hz |
| 5 | 制御電源電圧 | AC220V |
| 6 | 定格出力電力 | 110kW～900kW |
| 7 | 定格出力電流 | 202A～1535A |
| 8 | 出力電圧範囲 | 0 - 入力電圧 |
| 9 | 整流器の種類 | IGBT |
| 10 | インバータトランジスタタイプ | IGBT |
| 11 | 外部通信インターフェース | RS485、RS232 |
| 12 | 外部通信モード | 光ファイバー |
| 13 | 保護機能 | 過負荷、過小負荷、短絡、欠相、過熱 |
| 14 | 冷却方法 | 強制空冷 |
| 15 | 入力力率 | 0.98 |
| 16 | 効率 | ＞98% |
| 17 | 出力フィルタ | 正弦波 |
| 18 | 定格デューティサイクル | 継続的 |
| 19 | IP等級 / 保護等級 | IP23 |
| 20 | 過負荷容量 | 150% 定格トルク、持続時間 60 秒 |
| 21 | 動作周囲温度 | -15℃～50℃ 5°F ～ 122°F |
| 22 | 保管・輸送温度 | -40℃～55℃ -40°F ～ 131°F |
| 23 | 周囲湿度 | ≤95% (+20 ℃)、結露なきこと |
| 24 | 設置高度 | ≤1000メートル。超過した場合はディレーティングが必要 |
| 25 | 入力側高調波成分 | 4% |
| 26 | 入力側高調波成分 | ＜5% |
| 27 | 制御モード | 多点V/F、ベクトルV/F |
| 28 | インレット＆アウトレット配線モード | トップイン＆トップアウト、ボトムイン＆ボトムアウト |
| いいえ。 | パラメータ名 | データ |
| 1 | 定格入力電圧 | 0.6 KV -2.6 KV±10% |
| 2 | 定格入力周波数 | 50Hz±10% |
| 3 | 出力周波数 | 0～120Hz、調整可能 |
| 4 | 出力周波数分解能 | 0.01Hz |
| 5 | 制御電源電圧 | AC 220 V |
| 6 | 定格容量 | 45kVA～300kVA |
| 7 | 冷却方法 | 強制空冷 |
| 8 | 入力力率 | >20% 負荷で 0.98 以上 |
| 9 | 定格デューティサイクル | 継続的 |
| 10 | IP等級 / 保護等級 | IP20 |
| 11 | 過負荷容量 | 1時間で120%、1分間で150% |
| 12 | 動作周囲温度 | -15℃～50℃ 5°F ～ 122°F |
| 13 | 保管・輸送温度 | -40℃～55℃ -40°F ～ 131°F |
| 14 | 周囲湿度 | ≤90% (+20 ℃にて)、結露なきこと |
| 15 | 設置高度 | ≤1000メートル。超過した場合はディレーティングが必要 |
●標高は1000mを超えてはなりません。標高が 1000m を超える場合はディレーティングが必要です。
●使用周囲温度：-5℃～+40℃、日平均温度は+35℃以下、周囲温度変化は5℃/h以下。周囲温度が許容範囲を超える場合は、適切な空調設備を設置する必要があります。
●周囲空気の最大相対湿度：≦90%（20℃時）。 +40℃で50%以下。
●設置基礎は激しい振動や衝撃がなく、鉛直傾斜が5％以内であること。
●使用環境には、導電性や爆発性の塵埃、金属を腐食したり絶縁を損傷するガスや蒸気がないこと。
●AC入力電源の連続電圧変動は定格値の±10％以内としてください。
●AC電力網の周波数変動範囲：45Hz～55Hz、周波数変動率は1秒あたり±1%を超えません。
●換気の良い屋内専用です。装置の上および周囲の隙間は 700 mm 以上必要です。
●過電圧、不足電圧、過電流、欠相、短絡などの保護機能を搭載しています。
●出力電流、電圧、周波数などを表示するLEDディスプレイを搭載しています。
●システムパラメータはキーパッドから設定可能です。
●周波数可変モードと電源周波数モードの両方で動作可能です。
●可変周波数動作では、動作モードは手動または自動にすることができます。
●起動時間、動作周波数を任意に設定可能です。
Q1: 可変速駆動電気制御盤は主にどのような機器に使用されますか?
A1: この可変速駆動制御キャビネットは、高温ポンプ、深井戸ポンプ、河川取水ポンプなど、あらゆる種類の水中ポンプの特別なサポート機器です。油田の水の供給、深井戸の水の供給、河川取水プロジェクトに適合します。
Q2: 従来の固定速度制御と比較した周波数変換制御の主な利点は何ですか?
A2: 従来の固定速度コントロールボックスと比較して、可変速ドライブ電気制御キャビネット必要に応じてポンプ速度を自由に調整できます。より多くのエネルギーを節約し、ソフトスタートにより機器の摩耗を軽減し、完全な安全保護を備えているため、ポンプの動作がより安定し、安全で省電力になります。
Q3: この制御盤は屋外の過酷な作業環境に適応できますか?
A3: はい。この電気制御キャビネットは、密閉された工業用シェルと高品質の内部部品を採用しています。防塵、防水、耐干渉性があり、油田、井戸、川の取水プロジェクトなど、湿気や粉塵の多い屋外環境でも安定して動作します。

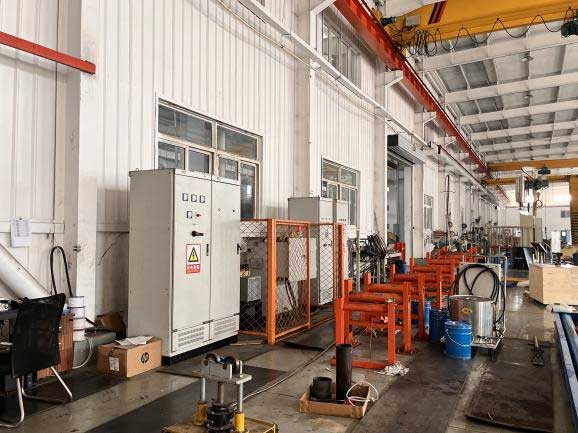

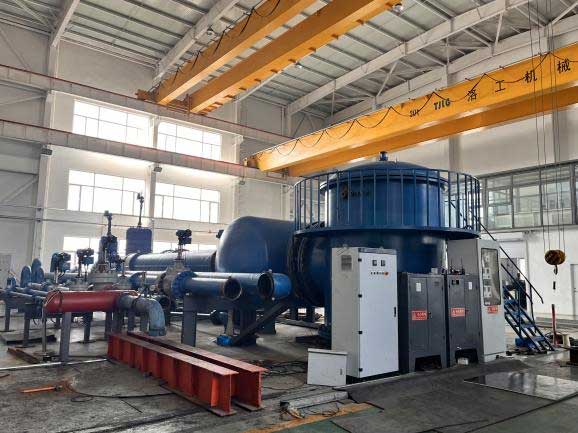

当社は、あらゆる可変速ドライブ電気制御キャビネットに対して厳格な品質管理を行っています。通常の単一部品検査とは異なり、当社のキャビネットはすべて、出荷前に適合する水中ポンプ セットを使用してテストされます。各装置は完全な走行テスト、速度調整テスト、負荷シミュレーションテストに合格しています。この実際のポンプマッチングテストにより、キャビネットとポンプ間の完璧な調整が保証されます。すべての製品は完全なマッチングテストに合格した後にのみ出荷され、安定した信頼性の高い現場での動作を保証します。

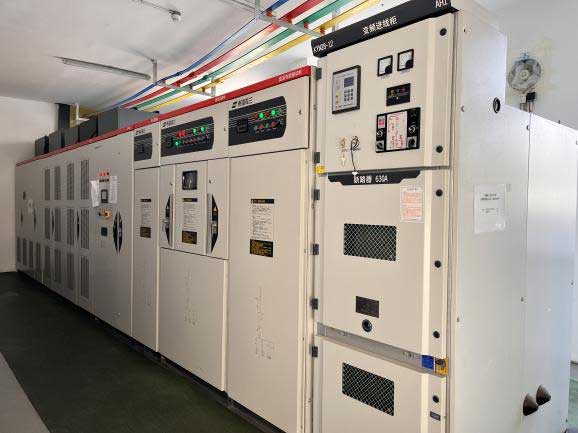

当社は水中ポンプ制御装置の開発・生産実績が豊富です。すべての可変速ドライブ電気制御キャビネット製品は厳格にテストされており、安定した品質と低い故障率を備えています。当社は、さまざまなポンプや動作条件に合わせてカスタマイズされたパラメーターと機能をサポートしています。販売前のコンサルティング、現地での指導、販売後のメンテナンスサービスを完全に提供します。当社の製品は世界中で販売されており、費用対効果が高く安定した制御ソリューションを備えたさまざまな油田、井戸、河川取水プロジェクトに貢献しています。
