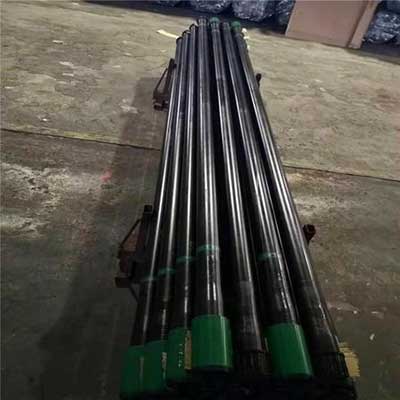

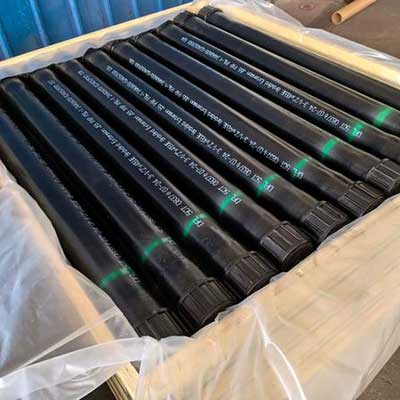

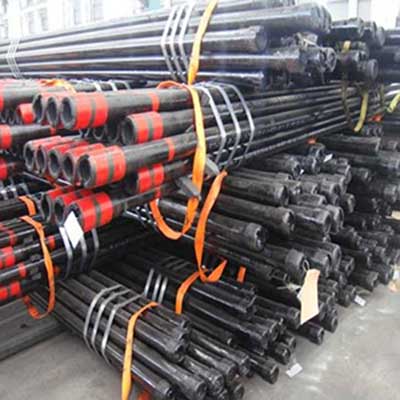

API規格チューブは、石油およびガス井の生産、坑井の完成、日常の坑井メンテナンスに広く使用されている一般的な油井管製品です。 API 5CT 国際規格に完全準拠して製造されたこの標準チューブは、安定した耐圧性、正確な全体寸法、ユニバーサルねじ互換性を備え、ほとんどの従来の陸上油田およびガス田に適しています。
浅井戸および中深さの井戸に一般的に使用される管状製品として、この管は標準化された製造プロセスによりシームレス合金鋼から製造されています。
外径、肉厚、ねじ山の寸法は API 要件に準拠しており、ダウンホールツールや坑井構造との互換性が保証されています。
標準化された設計は、寸法のずれによって引き起こされる接続の問題を防止するのに役立ち、一貫した機械的特性とシール性能が石油およびガスプロジェクトにおける安全で継続的な操業をサポートします。
| 公称 | 外径 | 糸 | （インチ） | カップリング | |||
| /ポンド/フィート | 外径 | ID | ドリフト | 外径（インチ） | |||
| API チューブ (ノンアップセット) | |||||||
| 1-1/2” | 10RD | 2.75 | 1.900 | 1.610 | 1.516 | 2.200 | |
| 2” | 2-3/8インチ | 10RD | 4.00 | 2.375 | 2.041 | 1.947 | 2.875 |
| 2-1/2” | 2-7/8インチ | 10RD | 6.40 | 2.875 | 2.441 | 2.347 | 3.500 |
| 3” | 3-1/2” | 10RD | 7.70 | 3.500 | 3.068 | 2.943 | 4.250 |
| 3-1/2” | 4” | 8RD | 9.50 | 4.000 | 3.548 | 3.423 | 4.750 |
| 4” | 4-1/2” | 8RD | 12.60 | 4.500 | 3.958 | 3.833 | 5.200 |
| APIチューブ(外部アプセット) | |||||||
| 1-1/2” | 10RD | 2.90 | 1.900 | 1.610 | 1.516 | 2.500 | |
| 2” | 2-3/8インチ | 8RD | 4.70 | 2.375 | 1.995 | 1.901 | 3.063 |
| 2-1/2” | 2-7/8インチ | 8RD | 6.50 | 2.875 | 2.441 | 2.347 | 3.688 |
| 3” | 3-1/2” | 8RD | 9.30 | 3.500 | 2.992 | 2.867 | 4.500 |
| 3-1/2” | 4” | 8RD | 11.00 | 4.000 | 3.476 | 3.351 | 5.000 |
| 4” | 4-1/2” | 8RD | 12.75 | 4.500 | 3.958 | 3.833 | 5.563 |
| API の通常のケーシング | |||||||
| 4-1/2” | 8RD | 9.50 | 4.500 | 4.090 | 3.965 | 5.000 | |
| 8RD | 11.60 | 4.500 | 4.000 | 3.875 | 5.000 | ||
| 8RD | 13.50 | 4.500 | 3.920 | 3.795 | 5.000 | ||
| 5-1/2” | 8RD | 14.00 | 5.500 | 5.012 | 4.887 | 6.050 | |
| 8RD | 15.50 | 5.500 | 4.940 | 4.825 | 6.050 | ||
| 8RD | 17.00 | 5.500 | 4.892 | 4.767 | 6.050 | ||
| 8RD | 20.00 | 5.500 | 4.778 | 4.653 | 6.050 | ||
| 8RD | 23.00 | 5.500 | 4.670 | 4.545 | 6.050 | ||
| 6-5/8インチ | 8RD | 17.00 | 6.625 | 6.135 | 6.010 | 7.390 | |
| 8RD | 24.00 | 6.625 | 5.921 | 5.796 | 7.390 | ||
| 7” | 8RD | 20.00 | 7.000 | 6.456 | 6.331 | 7.656 | |
| 8RD | 23.00 | 7.000 | 6.366 | 6.241 | 7.656 | ||
| 8RD | 26.00 | 7.000 | 6.276 | 6.151 | 7.656 | ||
| 8RD | 29.00 | 7.000 | 6.184 | 6.059 | 7.656 | ||
| 8RD | 32.00 | 7.000 | 6.094 | 5.969 | 7.656 | ||
| 8-5/8” | 8RD | 28.00 | 8.625 | 8.017 | 7.892 | 9.625 | |
| 8RD | 36.00 | 8.625 | 7.825 | 7.700 | 9.625 | ||
| 8RD | 40.00 | 8.625 | 7.725 | 7.600 | 9.625 | ||
| 8RD | 44.00 | 8.625 | 7.625 | 7.500 | 9.625 | ||
| 9-5/8インチ | 8RD | 36.00 | 9.625 | 8.921 | 8.765 | 10.625 | |
| 8RD | 40.00 | 9.625 | 8.835 | 8.679 | 10.625 | ||
| 8RD | 43.50 | 9.625 | 8.755 | 8.599 | 10.625 | ||
| 8RD | 47.00 | 9.625 | 8.681 | 8.525 | 10.625 | ||
この標準チューブは、運転中のダウンホールの内圧、軸方向の張力、および機械的負荷に耐えるように設計されています。制御された熱処理プロセスにより、継続的なダウンホール作業のために一貫した材料強度と構造性能が維持されます。
すべてのねじ山は、標準のチューブ付属品および完成装置に適合する API 要件に従って製造されています。正確なねじ加工と検査により、接続の完全性が維持され、不適切な取り付けによる漏れのリスクが軽減されます。
標準化された寸法とねじ仕様により、このチューブは一般的に使用される油田完成システムやダウンホールツールと互換性があります。標準化された設計により、現場での作業中の交換と設置が簡単になります。
全てAPI規格チューブAPI 要件に従って標準化された品質管理手順に従って製造されます。原材料は生産前に検査され、バッチごとに機械的特性試験、圧力試験、探傷、ねじ精度検査などの検査が行われます。
完成した各パイプは、出荷前に寸法、性能、シール要件が検査されます。製品は、フィールドアプリケーションで一貫したパフォーマンスをサポートするために、指定された品質基準を満たした後にのみ納品されます。
API 標準チューブは、坑井の生産、ダウンホールの流体輸送、坑井の完成および坑井の改修作業のための従来の石油およびガスプロジェクトで使用されます。また、油田への水注入、坑井保護、その他の補助的なダウンホールサービスにも適用されます。
標準化された API 仕様により、このチューブは一般的に使用されるダウンホール設備と互換性があり、一般的な油田の設置および運用要件を満たします。
チューブの選択は、実際の動作条件に基づいて行う必要があります。
深井戸では、より高い機械的負荷や圧力条件に耐えるために、N80、L80、P110 などの高張力鋼グレードが必要です。
CO₂、H₂S、またはその他の腐食性媒体が関与する用途の場合は、動作条件に応じて適切な鋼種と防食ソリューションを選択してください。
EUE ねじは、より高いシール要件が要求されるアプリケーション向けにシール性能を向上させますが、NUE ねじは従来の坑井作業に適しています。
流体のタイプ、動作圧力、温度、生産速度、その他の現場パラメータに基づいてチューブの仕様を選択します。
A1: API 標準チューブは主に、坑井生産、注水、ダウンホール流体伝送用途など、従来の陸上油井およびガス井に使用されます。通常の圧力条件および一般的な油田の動作環境向けに設計されています。
A2: チューブは API 5CT 要件に従って製造されています。寸法、機械的特性、ねじの仕様は API 規格に従っており、一般的に使用されている油田機器との互換性が確保されています。
A3: 標準チューブは、統一された寸法、標準化された接続、およびダウンホール設備との容易な互換性を備えています。仕様の違いによる設置の問題やメンテナンスの困難を軽減します。
当社は、標準化された生産プロセスと品質管理手順による API 標準油田チューブの製造を専門としています。当社の製品範囲は、従来の石油およびガス用途向けのさまざまな仕様、鋼種、ねじタイプをカバーしています。
チューブの仕様、材料の選択、接続タイプなど、プロジェクトの要件に応じてカスタマイズされた加工を提供します。協力プロセス全体を通じて、技術サポート、生産調整、アフターサービスが利用可能です。
当社のチューブ製品は世界中の石油およびガスプロジェクトに供給されており、API 準拠のチューブソリューションを必要とするアプリケーションをサポートしています。
