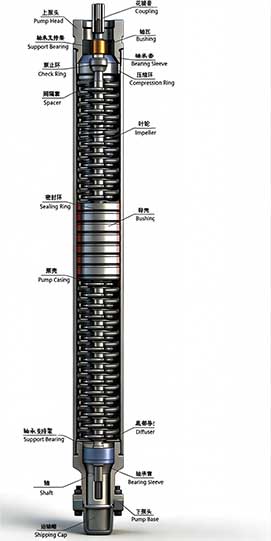

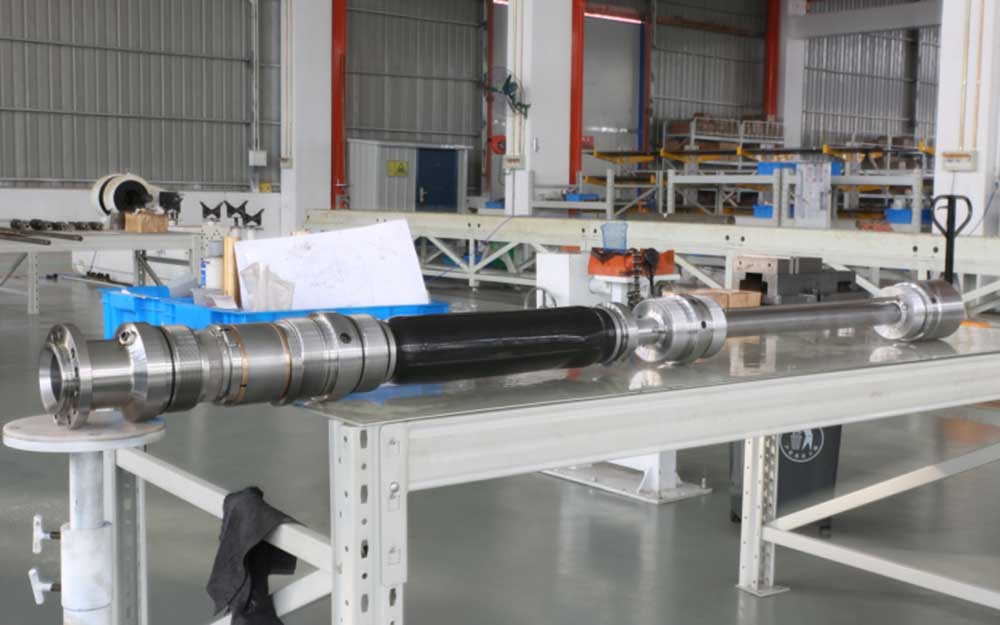

の電動水中ポンプは、深井戸、海洋プラットフォーム、および複雑な油層条件での継続的な原油生産のために設計されたダウンホール人工リフト システムです。高性能水中モーター、多段遠心ポンプ、耐ガス・耐砂保護システム、信頼性の高いシール構造を統合し、安定した油揚水性能を発揮します。
高度に節水された井戸、成熟した油田、海洋生産、困難な貯留環境向けに設計された石油 ESP システムは、オペレーターが生産効率を向上させ、作業オーバーの頻度を減らし、長期的な運用コストを削減するのに役立ちます。
複数のポンプ直径、出力構成、材料オプションが利用可能で、坑井の深さ、流体特性、温度、生産要件に応じてカスタマイズできます。

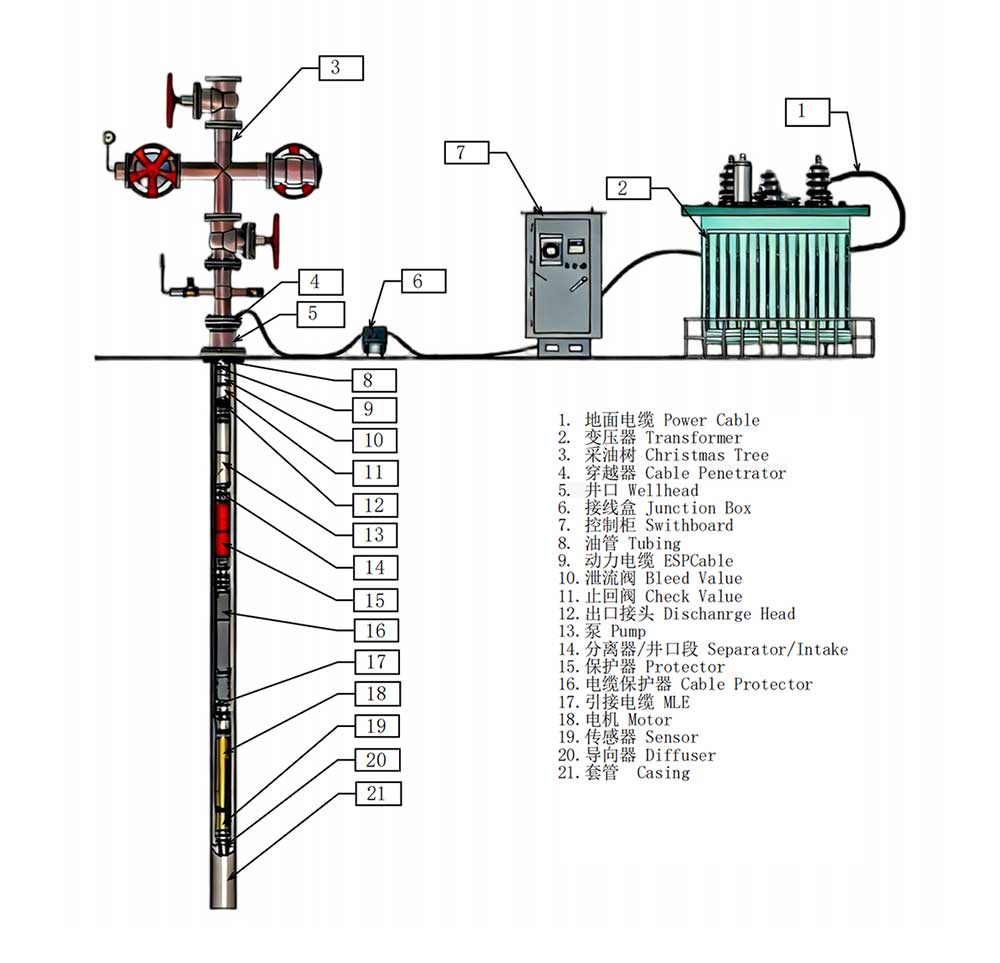

| いいえ。 | 機器名 | 必要性 | 調達方法 | 設備の説明 |
| 陸上施設 | ||||
| 1 | ジャンクションボックス | オプション | お客様が用意する |
1.地上ケーブルウェル内の地中ケーブル接続用 2.地下鉱山における高圧ガスの防止 |
| 2 | 可変周波数昇圧トランス | 必須 | お客様が用意する | 電源電圧を電動ポンプが必要とする接地電圧まで昇圧するために使用されます。 |
| 3 | 低電圧可変周波数制御盤（正弦波フィルターを含む） | 必須 | お客様が用意する | 電動ポンプの制御・保護・作動状態の調整用 |
| 4 | フィルター | オプション | お客様が用意する | 電動ポンプや電力網内の重要な機器の保護に |
| 5 | 表面ケーブル | オプション | お客様が用意する |
1.地上設備の接続に使用 2.ポンプコストの制御 |
| ダウンホールチューブストリングコネクタ | ||||
| 1 | 井戸頭装備 | 必須 | お客様が用意する | 1.配管紐の吊り下げおよび地上パイプラインの接続用2.地下ケーブル通路用 |
| 2 | オイルパイプ | 必須 | お客様が用意する | 電動ポンプを接続し、井戸の流体揚水路を形成するために使用されます。 |
| 3 | ドレンバルブ | オプション | お客様が用意する | ポンプ用の管井流体の排出 |
| 4 | シングルフローバルブ | 必須 | お客様が用意する | ポンプ停止機能は、ウォーターハンマーを引き起こして電動ポンプを損傷する可能性のあるチューブストリング内の井戸液の逆流を防ぎます。 |
| 5 | コンセント接続 | 必須 | お客様が用意する | 電動ポンプとオイルパイプの接続に使用します。 |
| 6 | ポンプ | 必須 | 自己収用 | 必要な吊り上げ圧力と流量を生成するために使用されます。 |
| 7 | ガス処理装置 | オプション | 自己収用 |
1.ガスロックやキャビテーションなど電動ポンプへのガス影響を軽減するため 2.十分な揚力流量 |
| 8 | ガス分離器または入口セクション | 必須 | 自己収用 |
1.ガスロックやキャビテーションなど電動ポンプへのガス影響を軽減するため 2.十分な揚力流量 3.井戸の流体がポンプに入るチャネルを形成します。 |
| 番号 | デバイス名 | 必要性 | 入手方法 | デバイスの説明 |
| ダウンホールチューブストリングコネクタ | ||||
| 9 | プロテクター | 必須 | 自己収用 |
1.モーターのトルクをポンプに伝達するために使用されます。 2.坑井内の水中モーターの圧力バランス 3.キャリアポンプの軸力 4.水没したモーターのモーターオイルの補充 5.水中モーター用アキシアルシール |

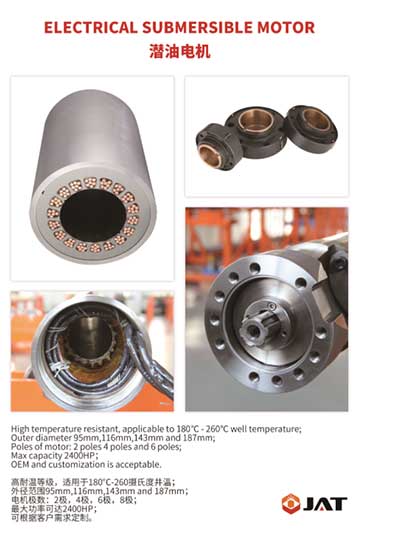

| 10 | 水中モーター | 必須 | 自己収用 | 電気エネルギーを機械エネルギーに変換し、ポンプの動作に電力を供給するために使用されます。 |
| 11 | ダウンホールセンサー | オプション | お客様が用意する | 井戸の流体や電動ポンプの入口圧力、温度、振動、断熱などのリアルタイム監視用。 |
| 12 | 監督 | 必須 | 自己収用 | ポンプダウンホールのガイドと安定化 |
| ダウンホールケーブル機器および付属品 | ||||
| 1 | ケーブルパサー | オプション | お客様が用意する |
1.坑口装置を通るケーブルのシールに使用されます。 2.坑口装置に対応した次元構造 3.モーターの高い対地電圧に耐えることができます。 |
| 2 | 電源ケーブル（フラットケーブル） | 必須 | お客様が用意する |
1.ダウンホールチュービングステージの動力伝達 2. ケーブルは坑井の温度と坑井の状態に適合する必要があります。 |
| 3 | テンションケーブルおよびテンションケーブルコネクタ（細径フラットケーブル） | 必須 | 自己収用 |
1.ダウンホール電動ポンプステージの動力伝達 2. ケーブルは坑井の温度と坑井の状態に適合する必要があります。 3.モーターに密閉する必要があります。 |
| 4 | ケーブルシースとケーブルクランプまたはユニットケーブルプロテクター | 必須 | 自己収用 | 電動ポンプステージのケーブル固定と保護 |
| 5 | YouTube:クロスコネクタ クランプ ケーブル プロテクター | 必須 | お客様が用意する | オイルパイプステージにおけるケーブルの固定と保護の適用 |
| 番号 | デバイス名 | 必要性 | 入手方法 | デバイスの説明 |
| 地下用のその他のアクセサリ | ||||
| 1 | 電動ポンプダウンホールアクセサリパッケージ（モーター、プロテクター、坑口セクションまたはセパレーター、ポンプ、ガスプロセッサーを含む） | 必須 | 自己収用 | O リング、ネジ、モーター オイルなど、地下用途での使い捨て部品用。 |
| 2 | ケーブル接続アクセサリ パック | オプション | 自己収用 | 絶縁テープや外装ケーブルなどの引き込みケーブルと電力ケーブルの接続に使用されます。 |
| 3 | シャフトを下る他の機器の付属品 | 必須 | 一部のデバイスプロバイダーが提供する | |
| ダウンホールツール | ||||
| 1 | ケーブルピッキングおよび敷設機械 | オプション | 購入、リース、またはその他のケーブル展開手段で利用可能 | |
| 2 | ケーブルプーリー | 必須 | お客様が用意する | ケーブル展開用 |
| 3 | オイル充填装置 | 必須 | 自己収用 | 電動ポンプオイル注入用 |
| 4 | 電動ポンプホイスト | 必須 | 自己収用 | ダウンホール吊り上げ用 |
| 5 | スピンドル | 必須 | 自己収用 | ダウンホールディスクシャフト |
| 6 | リフティングジャッキ | 自己収用 | 電気モーターで使用するには、次のことが必要です。 | |
| 7 | その他のダウンホールツール | 必須 | 一部のデバイスサプライヤーは、 | |
| タイプ | シリーズ | 最大径（mm） |

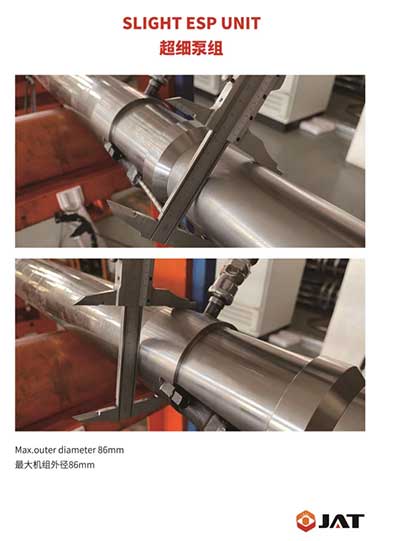

| ポンプ | 338 | 86 |
| プロテクター | 338 | 86 |
| モーター | 375 | 95.25 |
| タイプ | シリーズ | 最大径（mm） |
| ポンプ | 400 | 101.6 |
| プロテクター | 400 | 10.1.6 |
| モーター | 456 | 115.82 |
| タイプ | シリーズ | 最大径（mm） |
| ポンプ | 513/538/562 | 130.3/136.7/143 |
| プロテクター | 513 | 130.3 |
| モーター | 540/562 | 138/143 |
| タイプ | シリーズ | 最大径（mm） |
| ポンプ | 675 | 171.45 |
| プロテクター | 675 | 171.45 |
| モーター | 738 | 187.45 |
| タイプ | シリーズ | 最大径（mm） |
| ポンプ | 862 | 219 |
| プロテクター | 675 | 171.45 |
| モーター | 738 | 187.45 |
• 陸上油田開発:の電動水中ポンプ 従来の油井、低圧油貯留層、および水満開発井に完全に適用でき、安定した毎日の原油採掘を実現し、陸上油田の長期連続生産ニーズを満たします。
• 海洋石油およびガス生産:狭い海洋坑井や過酷な海洋作業条件に適応し、コンパクトな構造と低い故障率を特徴としており、海洋のメンテナンスと運用コストを削減します。
• 特別なリザーバー操作:高水カット、わずかに腐食性および摩耗性の高い油井や地熱油井に適用でき、複雑な作業条件下での安全かつ効率的な流体の引き上げをサポートします。
• 油井の活性化と修復:低収量で枯渇した油井に最適で、液体の供給効率を効果的に改善し、老朽化した油田の生産能力を回復します。
•構造設計:電気水中ポンプは、複数のオプションの外径を備えたすっきりとしたコンパクトな外観を採用しており、さまざまな坑井サイズに完全に適合し、さまざまなタイプの油井に適応できます。
•高いリフティング効率:最適化された多段油圧構造により、安定した昇圧と大流量を実現し、高効率な連続原油揚油を実現します。
•優れた環境適応性：石油、ガス、水のダウンホール混合媒体による腐食や摩耗に耐える、高品質のシールおよび保護構造を備えています。
•低い運用コスト:低エネルギー消費、安定した動作、低い故障率を特徴としており、手動メンテナンスと現場でのシャットダウンの損失を大幅に削減します。
•長寿命:工場で調整されたアセンブリと高耐荷重設計により、全体的な構造の安定性が向上し、機器の稼働サイクルが延長されます。
400シリーズ:従来の小径油井用に設計されたコンパクトなスタンダードモデルです。適度な流量と経済的な操作を必要とする一般的な油田生産用途に適しています。
538/540シリーズ:コイル状チューブ展開システム用に設計されており、中径および大径の油井に適しています。より高い流量と吊り上げ能力を必要とする用途をサポートします。
故障防止構造:高荷重スラストベアリングと密閉保護構造により、ダウンホールの衝撃荷重に耐え、動作中の機器の損傷を軽減します。
エネルギー効率の高い運用:最適化された油圧設計により、流体の流れの抵抗と油圧損失が低減され、連続運転時のエネルギー消費量の削減に役立ちます。
柔軟な構成オプション:腐食、摩耗、高温条件を伴う用途向けに、複数のポンプ仕様と材料のオプションが用意されています。
メンテナンス要件の軽減:長いサービス間隔、メンテナンス頻度の削減、および一貫した運用パフォーマンスにより、全体的な運用コストが削減されます。
ESP の選択は、実際の坑井の状態と動作要件に基づいて行う必要があります。
より多くの生産井には以下が必要です。ポンプ径の拡大、流量の増加、油圧ステージの最適化
深井戸には次のものが必要です。 揚程能力の向上、ポンプ段数の増加、機械構造の強化
主な要因には次のようなものがあります。水カット率、ガス含有量、砂濃度、腐食度、原油粘度
高温井戸には以下が必要です。高温モーター絶縁、耐熱材料、冷却設計の改良
合金シャフトや防食コンポーネントを含むコア材料は、製造前に検査され、ダウンホール用途の要件に準拠していることが確認されます。
数値流体力学解析と CNC 加工を適用して、インペラ、ディフューザー、構造部品の加工精度を向上させています。
各ポンプユニットは流量性能試験、圧力試験、動作試験、シール検査を経て出荷されます。
一貫した製品性能を維持し、組み立ての偏差を減らすために、統一された組み立て手順と工場校正プロセスが実装されています。
製品のトレーサビリティとプロジェクトの検証のために、製造およびテストの記録が維持されます。
