産業プロジェクト向け水中軸流ポンプのトップサプライヤー

ジナオテ水中軸流ポンプ信頼性の高い連続運転が必要な大流量および低水頭の水移送用途向けに設計されています。この製品には、従来のポンプおよびモーターシステムの高度な代替品として開発された QZB 軸流水中ポンプと QHB 斜流水中ポンプの 2 つの主要シリーズが含まれています。

従来の分割型ポンプユニットとは異なり、ポンプとモーターが 1 つのコンパクトな水中構造に統合されています。この設計により、設置が簡素化され、建設要件が軽減され、治水、排水ステーション、灌漑システム、工業用水移送プロジェクトなどの厳しい環境における運用の信頼性が向上します。

全閉乾式水中三相非同期モータは、完全に水没しても安全に動作します。このポンプは、効率的な水冷、低い動作騒音、および熱蓄積の低減により、土木工事費と設置スペースを最小限に抑えながら、コンパクトな地下ポンプ場の建設を可能にします。

主な特長

ポンプモーターアセンブリは完全な水中ユニットとして取り付けられるため、個別のポンプとモーターのコンポーネント間の複雑な位置合わせの必要がなくなります。従来のポンプ場と比較して、設置時間を最大 95% 短縮でき、プロジェクトの効率が向上し、労働力の要件が軽減されます。

モーターは周囲の水中で直接動作するため、優れた冷却性能を発揮し、連続運転時の過熱を防ぎます。この設計により、動作騒音が大幅に低減され、周囲の環境に影響を与えることなく、地下または密閉されたポンプ場に設置することができます。

モーターは全閉乾式構造を採用しており、

クラスF絶縁システム（耐熱温度155℃）

IP68保護等級

ダブルまたはトリプルメカニカルシール

補助シール構造

漏水検知システム

巻線温度監視

軸受温度監視

すべての監視信号は電気制御盤に送信され、安全な操作、自動保護、遠隔監視をサポートします。

JINAOTE 水中軸流ポンプは、大流量と安定した水移送性能を必要とする以下の用途に広く使用されています。

工業用給排水

鉱山施設の排水システム

造船所の排水プロジェクト

都市治水と都市排水

農業用灌漑と排水

発電所の冷却水と排水システム

川と湖畔のポンプ場

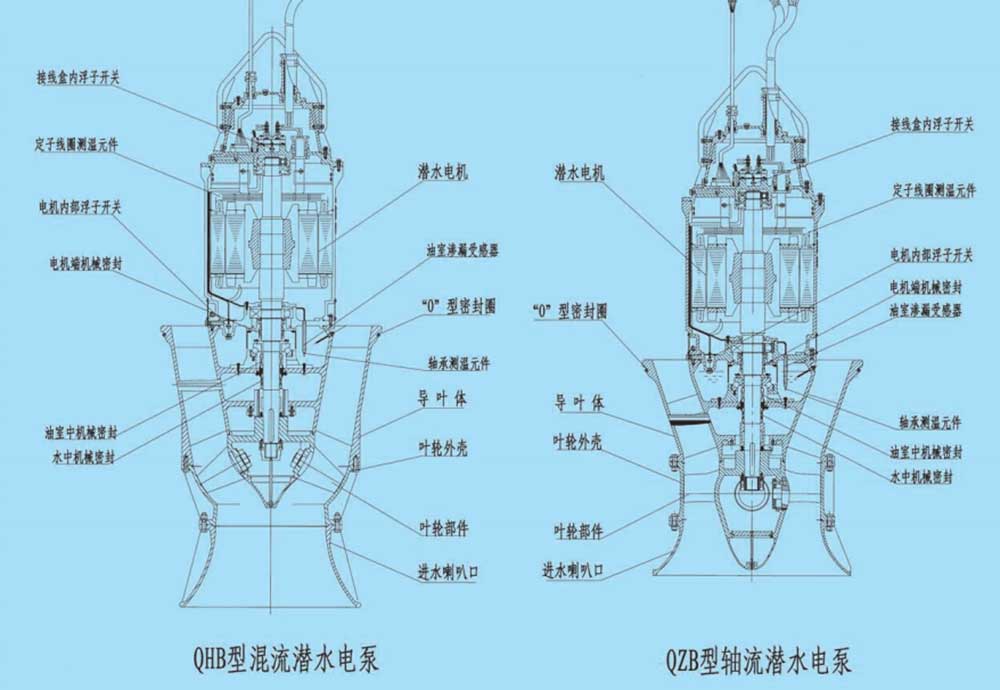

QZB 軸流水中ポンプは低揚程および高流量の用途に適していますが、QHB 斜流水中ポンプは、変動する水位やより高い揚程の要件がある用途に、より高い効率とより強力なキャビテーション耐性を提供します。

このポンプは、以下の条件下での原水または軽度に汚染された廃水の処理用に設計されています。
