詰まりのない水中汚水ポンプはどのようにして廃水管理を改善し、メンテナンスコストを削減できるのか

経験豊富なポンプメーカーとして、青手を提供します詰まりにくい水中汚水ポンプ都市廃水処理、産業排水、および要求の厳しい下水処理用途に最適です。特殊なインペラ設計、柔軟な設置オプション、適応可能な材料構成により、詰まりのリスクが軽減され、信頼性の高い廃水移送がサポートされます。

詰まりのない水中下水ポンプは、詰まりによる中断を最小限に抑えながら、浮遊物質、軟繊維、その他の不純物を含む廃水を輸送するように設計されています。自治体の下水処理場、産業施設、商業ビル、建設現場、環境保護プロジェクトなどで広く使用されています。適切なポンプを選択するには、流量、揚程、固体通過能力、液体の特性、設置条件、モーター出力を慎重に評価する必要があります。 AOTE は、さまざまな廃水システムに対応するために、幅広い動作範囲、複数の設置方法、および材料オプションを提供します。これらの要素を理解することは、プロジェクト マネージャーや調達専門家が動作の信頼性を向上させ、メンテナンスを簡素化し、ライフサイクル コストを制御するのに役立ちます。

目次

• 詰まりにくい水中汚水ポンプとは何ですか？
• ポンプはどのようにして詰まりを軽減しますか?
• 主要な仕様と技術的パラメータ
• 主なメリットは何ですか?
• これらのポンプはどこで使用されますか?
• どの設置方法が適していますか?
• 適切なポンプの選び方
• 信頼性の高い動作のためのメンテナンス方法
• よくある質問
• 結論

詰まりにくい水中汚水ポンプとは何ですか？

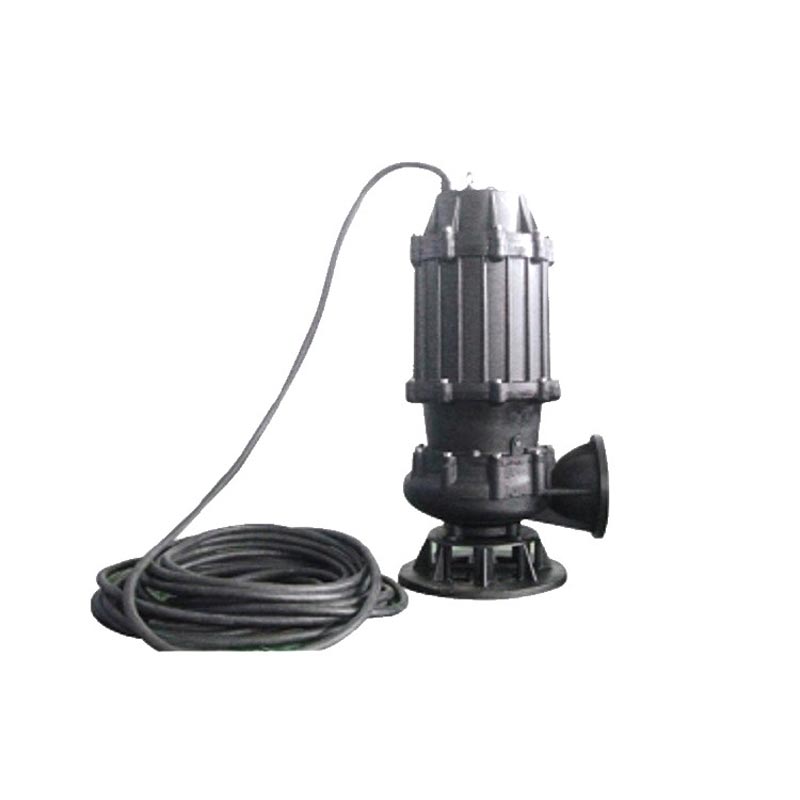

無閉塞水中汚水ポンプは、水中で動作し、固体粒子、浮遊物質、繊維状汚染物質を含む廃水を移送するように設計されたポンプユニットです。破片の処理が難しい従来の浄水ポンプとは異なり、下水ポンプは汚染された液体に適した油圧経路とインペラ構成を使用します。

水中構造により、ポンプとモーターがコンパクトなアセンブリに統合されています。適切に設置すると、ユニットは下水ピット、収集タンク、または廃水溜め内で動作するため、地上に別のポンプ室を設ける必要性が減ります。

目詰まりしない設計は、廃水に髪の毛、柔らかい繊維、紙の破片、その他の物質が含まれており、回転コンポーネントの周囲に蓄積したり、狭い流路を制限したりする可能性があるシステムで特に価値があります。ただし、目詰まりしない性能は、羽根車の設計、固形物の寸法、廃水の性質、および選択した運転条件によって異なります。

プロジェクト エンジニアにとって、目的は単に水を動かすことではありません。これは、メンテナンス要件を管理しやすくしながら、変動する廃水条件下でも安定した油圧性能を維持するためです。

ポンプはどのようにして詰まりを軽減しますか?

主な動作原理は、水中ポンプ技術と不純物を含む廃水に適した水圧構造を組み合わせることです。 AOTE の製品情報では、繊維の絡みや詰まりのリスクを軽減するための設計アプローチとして、後退羽根を備えたオープン インペラを特定しています。

1. 流路の拡大

適切に設計されたインペラとポンプ通路により、固体が油圧システムをより自由に移動できるようになります。実際の最大粒子サイズは、選択したモデルとその吐出構成によって異なります。

2. 繊維の絡みの軽減

繊維状物質は回転部品に巻きついたり、制限された通路に溜まったりする可能性があります。適切な詰まりのないインペラの形状は、特に柔らかい繊維や浮遊ゴミを含む下水において、このリスクを軽減するのに役立ちます。

3. 確実な水没動作

水中設置により、ポンプユニットが廃水源の近くに配置されるため、システムレイアウトが簡素化され、長時間にわたる吸引配置の必要性が軽減されます。信頼性の高い動作には、正しい水没、排出配管、およびモーターの保護が引き続き不可欠です。

詰まりのないポンプと切断汚水ポンプを区別することが重要です。ノンクロッグモデルは適切な固形物を油圧通路に通すように設計されているのに対し、切断モデルは専用の機構を使用して特定の繊維状または糸状の材料をより小さな断片に粉砕します。最適なオプションは廃水の組成とシステム要件によって異なります。

主要な仕様と技術的パラメータ

下水ポンプを評価する場合、購入者はモーターの出力だけに依存するのではなく、その動作範囲を検討する必要があります。 AOTE は、詰まりのない水中汚水ポンプについて次のパラメータ範囲をリストしています。

技術的なメモ:これらは公開されている製品ファミリーの範囲であり、流量、ヘッド、出口直径、モーター出力のすべての組み合わせが 1 つのモデルで利用できることを保証するものではありません。記載されている 100,000 V の電圧エントリは、この機器カテゴリでは異例であるため、AOTE に直接確認する必要があります。仕様を最終決定する前に、該当するモデルのデータシートと性能曲線をリクエストしてください。

製品の詳細については、AOTE 無閉塞水中汚水ポンプの製品ページをご覧ください。

主なメリットは何ですか?

1. 詰まりに関連したダウンタイムの削減

詰まりにより排水が中断され、緊急メンテナンスが発生し、人件費が増加する可能性があります。詰まりのないポンプを適切に選択すると、混入する固形物や柔らかい繊維によって引き起こされる中断の可能性が減り、廃水システムがより安定して動作するのに役立ちます。

2. 柔軟な材料選択

廃水は、地方自治体のシステム、製造施設、化学処理作業によって大きく異なります。 AOTE では、鋳鉄、SS304、SS316、SS316L、二相ステンレス鋼などの材料の選択肢を列挙しています。適切な選択は、腐食への曝露、塩化物濃度、研磨剤含有量、温度、およびその他の流体特性によって異なります。

3. 適応可能な設置構成

ポンプ場が異なれば、アクセス、配管、メンテナンスの要件も異なります。複数の設置配置により、エンジニアは機器を既存のインフラストラクチャや新しい建設プロジェクトに適応させることができます。

4. 保守計画の簡素化

詰まりの頻度を減らすことで、計画外の検査や清掃の必要性を減らすことができます。自動カップリングの配置により、設置がガイド レールの持ち上げやアクセス可能なメンテナンスを目的として設計されている場合、取り外しも簡単になります。

5. 幅広い応用の可能性

この製品ファミリーは、さまざまな水力容量、出口サイズ、定格電力を備えているため、小規模な廃水収集システムから大規模な自治体のポンプ施設に至るまで、さまざまなプロジェクト向けに評価できます。最終的な適合性は、モデル固有の工学計算を通じて確立する必要があります。

これらのポンプはどこで使用されますか?

詰まりのない水中下水ポンプは、固体や繊維状の汚染物質が存在するにもかかわらず、廃水を移送する必要がある場所で使用されます。

• 地方自治体の下水ステーション:下水を収集ネットワークから処理施設に移送します。
• 住宅コミュニティ:下水溜めを排水し、建物や共有インフラ内の廃水の引き上げをサポートします。
• 病院とホテル:適切なポンプ仕様に従って、毛髪や繊維などの一般的な軟質汚染物質を含む廃水を処理します。
• 地下鉄の駅と地下施設：設置アクセスが制限されているスペースから溜まった廃水を除去してください。
• 建設現場:研磨剤の含有量と濃度がポンプの動作限界内に留まっている場合は、浮遊固体または適切なスラリー混合物を含む水を排水します。
• 産業排水システム:化学的適合性、温度、固体特性、必要な流量を確認した後、プロセス廃水を移送します。

長い布片、ロープ、プラスチックフィルム、またはその他の非常に絡みやすい廃棄物を扱う用途の場合、購入者は切断タイプのポンプがより適切であるかどうかを評価する必要があります。腐食性の産業排水の場合は、機器を選択する前に材料の適合性を確認する必要があります。

どの設置方法が適していますか?

設置は、動作の安定性、メンテナンスへのアクセス、プロジェクトの総コストに影響します。 AOTE は、詰まりのない下水ポンプ製品群について、いくつかの設置構成を特定しています。

取り付けの詳細は、選択したモデルの図面と説明書に照らして確認する必要があります。エンジニアは、吊り上げ設備、逆止弁、隔離弁、電気保護、最小限の浸水、定期検査のためのアクセスも確認する必要があります。

適切なポンプの選び方

信頼性の高い動作を実現し、不必要なエネルギー消費を回避するには、正しいサイジングが不可欠です。お見積りを依頼する前に、以下の情報をご用意ください。

1. 必要流量：通常の廃水流入量、ピーク時の廃水流入量、および予想される最小廃水流入量を決定します。
2. 総ダイナミックヘッド:排出パイプラインと継手による静的上昇と摩擦損失を計算します。
3. 廃水組成:固体の粒子サイズ、繊維含有量、沈殿物、密度、化学的特性を説明します。
4. 動作温度とpH:通常および最高の液体温度、pH 範囲、および関連する化学物質の濃度を確立します。
5. 電源:使用可能な電圧、周波数、始動方法、現場の電源容量を確認してください。
6. インストールの制限:ウェットウェルの寸法、排出接続のサイズ、昇降アクセス、利用可能なメンテナンススペースを指定します。
7. 運行スケジュール：ポンプが連続的に動作するか、断続的に動作するか、または自動レベル制御で動作するかを明確にします。

これらの詳細が入手可能になると、メーカーは適切なモデルを特定し、ポンプの性能曲線に対して負荷点を検証できます。廃水が研磨性または腐食性である場合、材料の選択と摩耗許容値を同時に検討する必要があります。

信頼性の高い動作のためのメンテナンス方法

目詰まりしない設計により、特定の詰まりのリスクが軽減されますが、検査の必要性がなくなるわけではありません。実用的なメンテナンス プログラムにより、モーター、シール、インペラ、吐出システムが保護されます。

• 動作状態を監視します。監視装置がある場合は、流量、吐出圧力、電流、振動、異音を記録します。
• 電気システムを検査します。メンテナンススケジュールに従って、ケーブルの状態、接地、制御機器、保護装置を確認してください。
• シールと漏れ保護を確認します。メカニカルシール、漏れセンサー、モーター保護についてはメーカーの指示に従ってください。
• 油圧経路を確認します。ポンプに堆積した破片やインペラの損傷を検査する前に、電力を安全に遮断してください。
• 吊り上げおよび連結装置のメンテナンス:ガイド レール、リフティング チェーン、結合面、および排出接続を検査します。
• サービス記録を保管します。進行中の問題を特定するために、稼働時間、メンテナンス作業、交換部品、再発する障害を文書化します。

必要な密閉空間での手順、大気検査、隔離、および訓練を受けた担当者なしでは、下水ピットや密閉空間には決して立ち入らないでください。メンテナンスのためにポンプを取り外すときは、電気絶縁と安全な持ち上げ手順が不可欠です。

よくある質問

1. 目詰まりしない水中汚水ポンプと標準的な水中ポンプの違いは何ですか?

詰まりのない下水ポンプは、適切な固形物や繊維状汚染物質を含む廃水を処理できるように設計されています。そのインペラの形状と流路は、従来の浄水ポンプに影響を与える可能性のある詰まりのリスクを軽減します。実際の固形物通過能力はモデルと排水特性によって異なります。

2. AOTEの無閉塞下水ポンプの最大流量はどれくらいですか?

青手 は、製品ファミリーの流量範囲が 4 ～ 5,500 m3/h、揚程範囲が 5 ～ 80 m であることを公表しています。達成可能な流量と揚程は、選択したモデルと動作点によって異なります。必要な負荷条件を確認するには、パフォーマンス曲線をリクエストしてください。

3. ポンプは腐食性廃水を処理できますか?

材料オプションには、構成に応じてステンレス鋼グレードと二相ステンレス鋼が含まれます。適合性は、特定の化学物質、pH、温度、塩化物濃度、およびその他の操作条件によって異なります。材料を選択する前に、これらの詳細をメーカーに提供してください。

4. オープンインペラは常にクローズドインペラより優れていますか?

いいえ。廃水に固形物や繊維が含まれる場合にはオープン インペラが利点をもたらしますが、特定の用途ではクローズド インペラがより高いピーク効率を提供する可能性があります。最適な設計は、流体、必要な効率、粒子の通過、摩耗状態、動作点によって異なります。

5. 正しいポンプモデルを選択するにはどうすればよいですか?

まずは必要な流量、全揚程、固体粒子径、廃水組成、温度、電圧、設置方法から始めます。その後、メーカーは互換性のあるモデルを評価し、システムのパフォーマンス要件に基づいて構成を推奨できます。

6. 見積もりを依頼する際にはどのような情報を提供すればよいですか?

必要な流量 (m3/h)、全揚程 (メートル)、液体温度、pH、固形分と粒子サイズ、電源、設置方法、および予想される運転スケジュールを提供します。利用可能な場合は、排水管と排水パイプラインの図面も役に立ちます。

結論

詰まりのない水中下水ポンプは、下水処理業者が詰まりによる中断を減らし、設置を簡素化し、都市、商業、産業環境での信頼性の高い液体移送を維持するのに役立ちます。最良の結果は、ポンプの油圧性能、固体通過能力、材質、設置配置を実際の作業条件に適合させることによって得られます。長期にわたるサービスには、定期的な点検と正しい操作が不可欠です。

青手 は、技術的な選択支援と材料オプションによってサポートされ、さまざまな廃水移送要件に対応する、詰まりのない水中下水ポンプ構成を幅広く提供しています。下水ポンプ場を計画している場合、既存の機器をアップグレードする場合、またはカスタマイズされた産業用排水ソリューションを調達する場合は、製品仕様を調べて、お問い合わせ流量、揚程、液体の特性、設置要件に合わせて調整できます。 AOTE は、プロジェクトに適したポンプ構成を評価するのに役立ちます。
