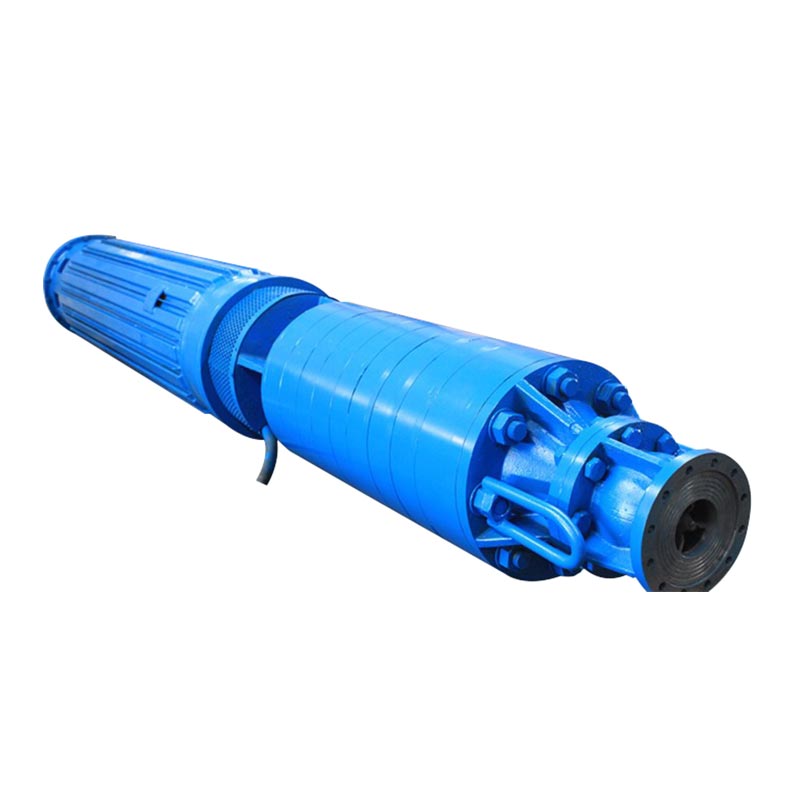

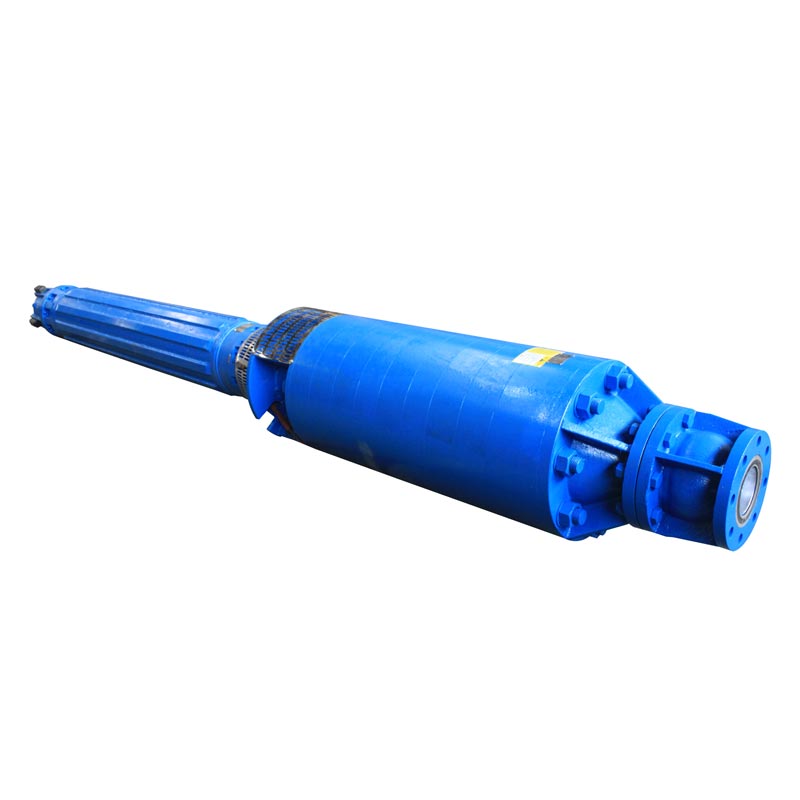

排水用水中マイニングポンプ

排水水中採掘ポンプは、露天掘り鉱山、地下鉱山、鉱物採掘プロジェクトなど、要求の厳しい採掘環境で継続的に水を除去できるように設計されています。高流量能力、深い吊り上げ能力、耐摩耗性構造により、ダウンタイムとメンテナンスコストを削減しながら、地下水、堆積物を含む水、過酷な運転条件に対応します。石炭、銅、金、ダイヤモンド、その他の採掘用途向けにカスタマイズされた材料とモーター構成を利用できます。

お問い合わせを送信

製品説明

水の蓄積は、採掘の効率と安全性に影響を与える大きな課題の 1 つです。過剰な地下水、降雨、また、地下浸透により生産が中断され、設備が損傷し、操業コストが増加する可能性があります。

排水水中採掘ポンプは、継続的に使用される重労働の鉱山脱水用途向けに設計されています。動作性と長寿命が求められます。高性能遠心油圧システムを使用して設計されており、堅牢です。水中モーター技術により、深い鉱山や大規模な露天掘り環境でも安定した除水を実現します。研磨粒子が含まれています。

石炭や銅鉱山から金、錫、ダイヤモンドの採掘現場まで、このポンプは信頼性の高い排水を提供します。厳しい条件下でのパフォーマンス。

主な利点

最高の動作信頼性。

軸方向のスラストや引き込まれた固形物やシルトによるユニットへの負荷が低いほど、動作可能性は高くなります。信頼性。

長寿命。

動作信頼性が高ければ高いほど、耐用年数は長くなります。 HDM を搭載した水中モーターポンプの場合、10 年以上使用できます。

高いコストパフォーマンス。

耐用年数が長くなり、効率が高く（最大 90% 以上）、運用コストが下がります。

技術的特徴

流量 Q: 最大 6000 m'/h (26500 US gpm)
吐出水頭高さ: 最大 1500 m (5000 フィート)
圧力 p: 最大 150 bar (2200 Psi)
速度 n: 最大 3600 rpm
モーターの性能データ:
周波数：50Hz/60Hz
電圧 V: 最大 14000 ボルト
モーター出力 P: 最大 5000 kW (6700 HP)
速度 n: 最大 3600rpm
温度t：100℃まで
材料: 材料はねずみ鋳鉄、ダクタイル鋳鉄、青銅、アルミニウム青銅、二相ステンレス鋼など、お客様の要件に応じて個別に選択されます。

排水用水中マイニングポンプの構造

1.Pump

(1) 遠心羽根車とラジアルガイドベーン構造を採用した水中ポンプ。動作中、液体は放射状に引き込まれ、放射状に排出されます。
(2) この水中ポンプは、主に羽根車、シールリング、上下ガイドベーン、上下中間部、吸入部、吐出部、ポンプシャフト、上部スラスト軸受、ガイドベーンスリーブ、中間移行部で構成されています。
(3) ポンプの作動室は、インペラ、ガイドベーン、中間セクションで構成されます。インペラ、ベアリングスリーブ、スチールスリーブでローターアセンブリを形成し、吸入部、吐出部、中間移行部にはすべり軸受が設置され、回転するローターアセンブリを支持しています。
(4) 軸力のバランスをとるために、羽根車は対称に配置されています。上部羽根車は時計回りに回転し、下部羽根車は反対方向に取り付けられています。運転中にインペラが発生する軸力は互いに打ち消し合い、残留した軸力はモータに接続されたスラスト軸受で負担されるため、ユニットの寿命が長くなります。
(5) ローターは、ポンプカップリングのラジアルショルダーを使用してモーターベアリングハウジングカップリングと位置を合わせて配置され、ボルトで軸方向に固定されて堅固な接続を形成します。

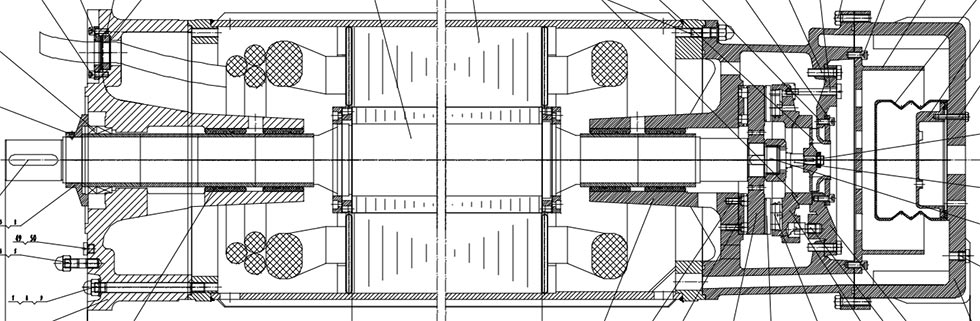

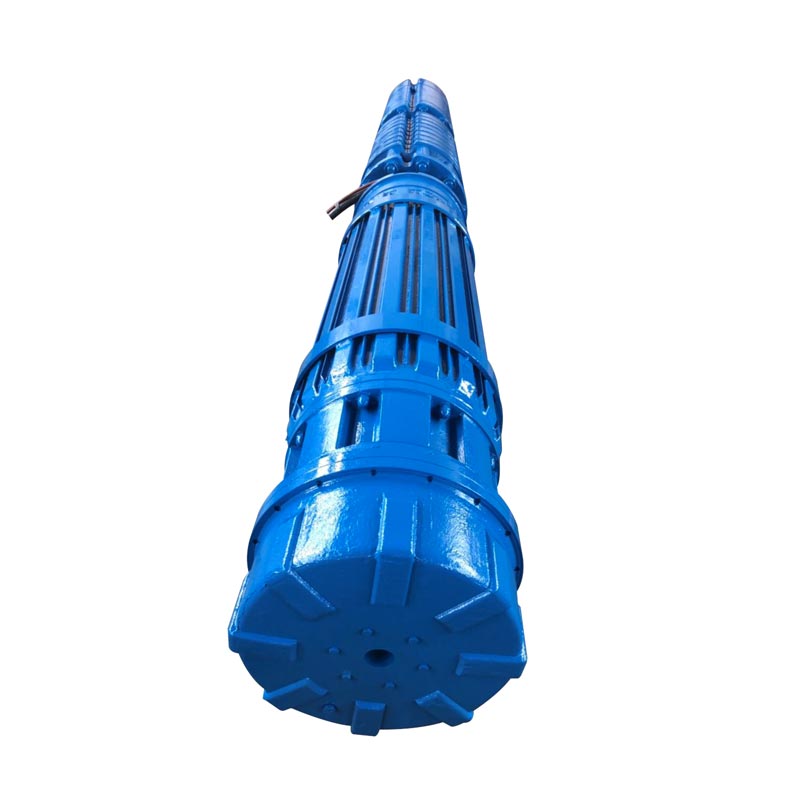

2.モーターの構造

(1) モーターはステーター、ローター、上下のガイドベアリング、スラストベアリング、ベース、シャフト延長シールで構成されます。アセンブリおよびその他のコンポーネント。

(2) モータ軸延長部はゴム入りオイルシールとメカニカルシールでシールされています。

(3) モーター間の圧力のバランスをとるために、モーターの底部にゴム製の膨張袋が取り付けられています。モーター内部で熱膨張や収縮が起こったり、外部の水位は変動します。モーターの下部は耐食性亜鉛メッキ板で裏打ちされています。金属。

(4) モータハウジング外面には冷却フィンと冷却水路を設けています。動作中、モーターの内部は水で満たされており、ローターの下部にあるインペラによって水が循環され、均一な内部温度。同時に、モーターの外面上の高速水流が消散します。ハウジング、冷却フィン、水路表面からの熱。

(5) モーターの固定子巻線には高耐圧・耐水絶縁線を使用しており、温度特性に優れています。抵抗と絶縁特性。巻線は高電圧、耐水性の電源ケーブルに接続されます。さらに、温度センサーが巻線端の表面に取り付けられ、水を監視します。周囲の温度。温度センサーは 4 芯ケーブルに接続されています。両方のケーブルは上部ガイドのケーブル出口穴を通して引き出されますベアリングハウジング。

(6) 回転子はかご型で、かごの材質は銅導体です。

(7) 上下のガイド軸受箱には軸受シェルが取り付けられており、その軸受にはスラスト軸受が取り付けられています。ローターの下端。スラストベアリングアセンブリは、上下のスラストベアリングと滑り軸受で構成されています。軸方向の力をサポートするために使用されるプレート。上部のスラストベアリングは分割環状タイプで、下部のスラストベアリングはスラストベアリングは分割セクタータイプです。
