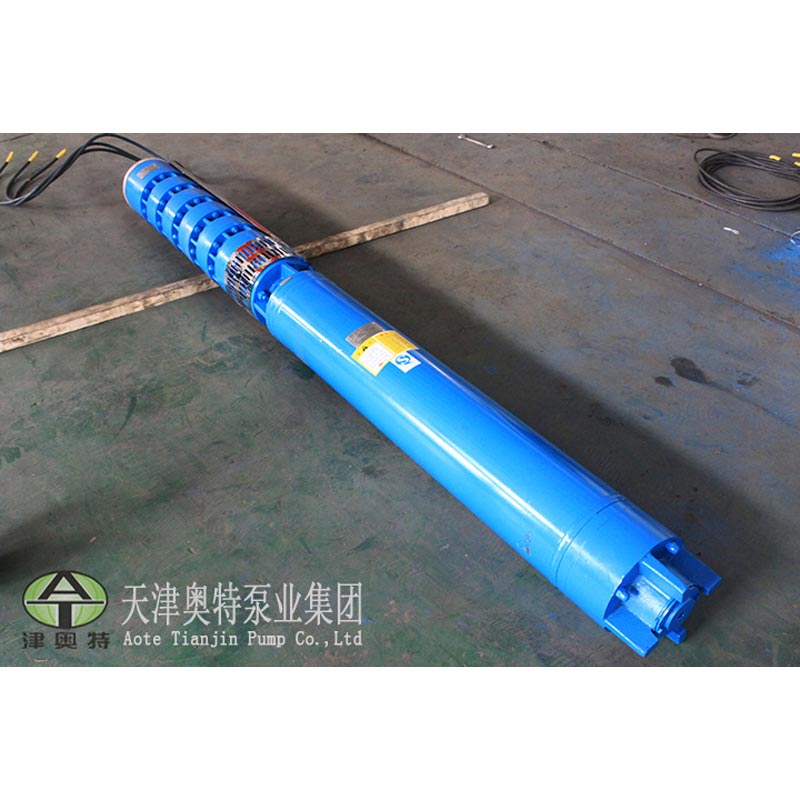

当社の灌漑用深井戸水中ポンプA5QJシリーズは、深層からの地下水取水用に設計されています。 井戸のほか、川、貯水池、運河からの取水プロジェクトも含まれます。農地の灌漑に広く適用され、 山間部の人や家畜の生活用水として利用できるほか、都市部の排水にも利用でき、 工場、鉄道、鉱山、建設現場。
1.モーターとポンプを一体化した構造で、高い安全性と信頼性を備えた水中操作が可能です。
2.井戸ケーシングに特別な要件はありません。上昇パイプは対応する作動圧力に耐えるだけで済みます。
3.設置、操作、メンテナンスが簡単、占有床面積が小さい。ポンプ室の建設は不要です。
4.コンパクトな構造と低原材料消費量。
| アイテム | 仕様 |
| ポンプの種類 | 立型深井戸水中ポンプ |
| 構造 | 多段渦巻ポンプ |
| モーターの種類 | 三相非同期水中モーター |
| 定格電圧 | 380V / 660V |
| 頻度 | 50Hz |
| 流量範囲 | カスタマイズされた |
| ヘッドレンジ | 最大900m |
| 設置タイプ | 垂直設置 |
| 冷却方法 | 水で満たされたモーター冷却 |
| 中温 | 20℃以下 |
| PH範囲 | 6.5～8.5 |
| 固体粒子含有量 | ≤0.01% |
1.3相交流電源：周波数50Hz、定格電圧380Vまたは660V（許容誤差±5％）。
1.固体粒子の質量含有率 ≤ 0.01%。
2.揚液のPH値は6.5～8.5の範囲です。
3.中温 ≤ 20℃。

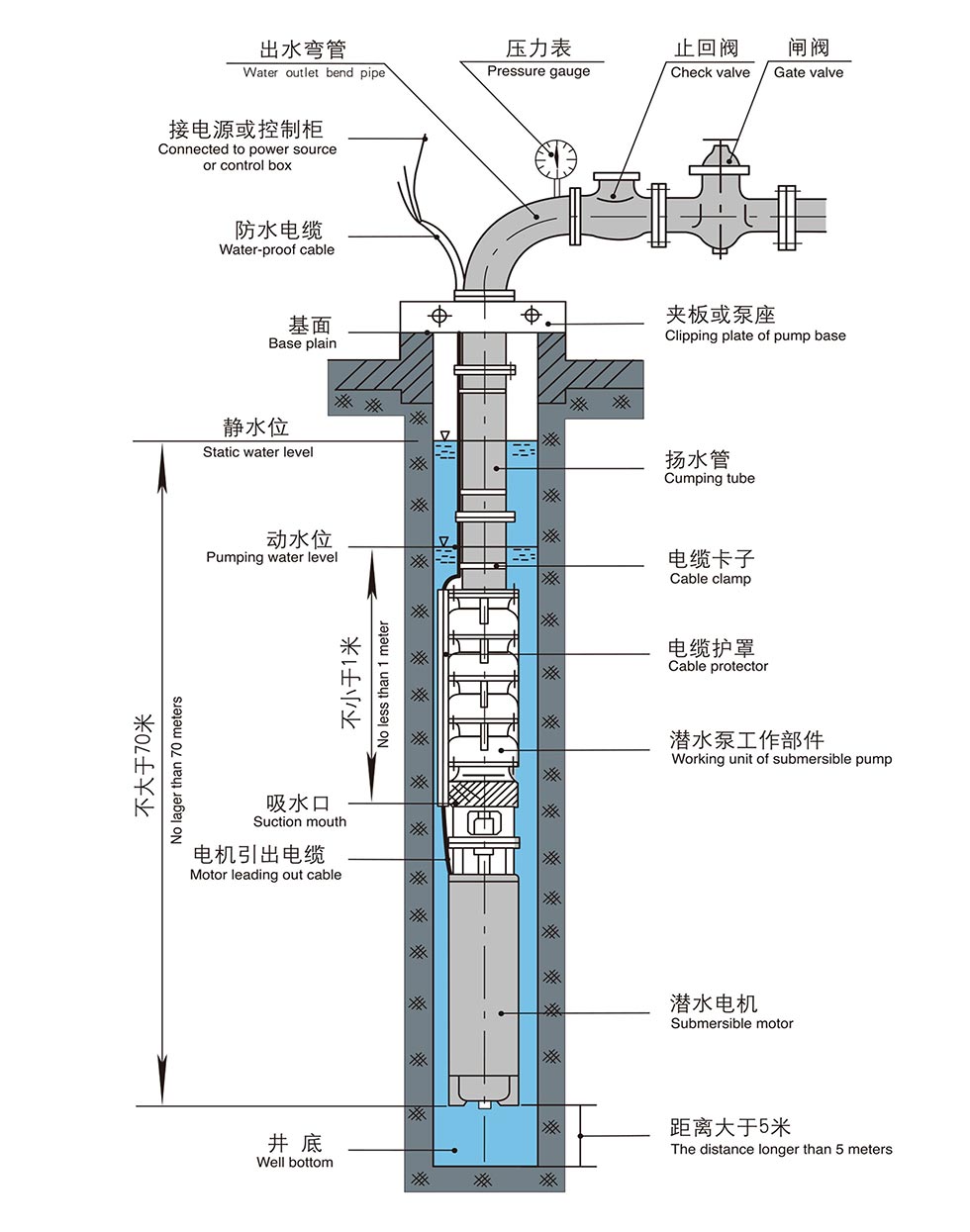

4.灌漑用深井戸水中ポンプの入口は、動的水位より少なくとも1メートル下でなければなりません。最大浸水深は静水面下で70mです。ポンプの底部は井戸の底部から最低 1m の隙間を保ちます。
5.内壁が滑らかで、ケーシングのズレがないストレートウェルケーシング。
1. 灌漑用深井戸水中ポンプは、水中三相非同期モーターとポンプ本体で構成されています。 モーターは上部ポンプユニットに直結されています。上部モーターシャフトに取り付けられた信頼性の高いシャフトシールにより、 モーター内部の冷却水と揚水媒体間のクロスリークを防止し、長期安定した運転を保証します。
2. ポンプは片吸込み多段垂直遠心タイプです。マッチモーターは水入湿式縦型 水中非同期モーター、バレル型カップリングを介して接続されています。
3.モーター巻線はナイロン被覆PE防水マグネットワイヤーを採用しています。モーターキャビティはきれいな真水で満たされています。
4. モーターには水潤滑ガイドベアリングを使用しています。モーター底部のスラストベアリングは双方向のアキシャルベアリングを備えています ポンプからの推力。高揚程バージョンには、輸入品に合わせたニッケル含有銅扇形スラストパッドが装備されています。 アキシアル荷重に耐えるための Phylos スライド プレート。
5. 高揚程モデルでは追加の軸力ベアリングコンポーネントがポンプとモーターの間に取り付けられ、最大揚程が向上します。 900メートルまで。
1.始動前にモーターキャビティをきれいな真水で満たしてください。霜割れを避けるため、冬期保管時には内部の水をすべて排出してください。
2.ユニットの絶縁抵抗を定期的にテストし、値が0.5MΩ以上であることを確認してください。
3.標準保証期間: 通常の動作で 1 年間。
例：QJ80-100-37
| コード | 意味 |
| Q | 水中タイプ |
| J | 深井戸応用 |
| 80 | 定格流量: 80 m3/h |
| 100 | 定格揚程:100m |
| 37 | モーター出力: 37 kW |
ポンプのモデルを選択する前に、次の情報を確認する必要があります。
灌漑面積と水需要に応じて必要な水量を決定します。
以下を含めて必要な揚程高さを計算します。
• 井戸の深さ
• 垂直持ち上げ距離
• パイプラインの圧力損失
• 末端水圧要件
既存の井戸ケーシングに適したポンプ径を選択してください。
電圧、周波数、使用可能な電気容量をご確認ください。
水温、PH値、固形粒子含有量を確認してください。
これらのパラメータを指定すると、選択したポンプが期待されるパフォーマンスを確実に発揮できるようになります。
| 故障現象 | 理由 | ソリューション |
| ヘッドが届かない、水を吸収できない、または水の排出が不十分です。 | 1.動的水位が許容最小値を下回ります。動的な水位。 2.リフトパイプの破損 ジョイント。 3.モーターの逆回転; 4.電圧の低下; 5.水の詰まり 入口; 6.カプラーの破損。 |
1.井戸の深さを増やすために、ポンプステージとリフトパイプを増やします。 2.破損を修理します。 3.ワイヤーを交換する コネクタ。 4.電圧を確認してください。 5.洗浄水入口; 6.カプラーを交換します。 |
| 始動時にモーターが作動せず、ノイズが発生します。 | 1.ベアリングの焼き付き; 2.モーターの単相運転。 |
1.破損した部品を調べて修理します。 2.接続線を確認し、欠相を確認してください。 |
| 電流計指針の振れが大きすぎる | 1.動的水位が吸収入口まで低下します。 2.動的水位が許容値を下回る 最小動的水位。 |
1.排水量を減らし、水没深さを深くします。 |
| 本体の振動が激しい | 1.ポンプスピンドルが曲がっています。 2.ユニット軸受部の磨耗が大きすぎる。 3.激しすぎる スロットル。 4.カプラーの破損。 |
1.スピンドルを校正します。 2.ベアリングを交換します。 3.ゲートバルブを拡大します。 4.カプラーを交換します。 |
| ドロップインフロー | 1.リングの着用時の摩耗。 2.給水口の詰まり。 3.リフトパイプの接続部からの漏れ、または 貝殻。 |
1.摩耗した部品を修理または交換します。 2.洗浄水入口; 3.接続部分を確認します。 |
| 絶縁抵抗の急激な低下 | 1.モーターケーブルコネクタの品質が悪い。 2.モーター回転子の配線の絶縁損傷; 3.着用 ケーブル。 |
1.ケーブルコネクタを再接続します。 2.モーター配線を修理します。 3.損傷を修復します。 |
| 消費電力の増加（電流計の指示が定格を超える） 価値） |
1.摩耗したベアリングインペラ; 2.ベアリングが摩耗した後のモーターの相互接触。 3.摩耗 インペラとシェルの間。 |
1.ポンプを調べて修理します。 2.モーターを調べて修理します。 3.流量の制御とモーター推力の確認 ベアリング。 |
深井戸水中ポンプは、主に深井戸から地下水を汲み上げて給水するために使用されます。 灌漑、家庭用、産業用途、その他の水輸送プロジェクト。
はい。 ATQJ シリーズは、農地の灌漑、スプリンクラー システム、温室の灌漑などのために設計されています。 農業用水の供給用途。
お客様は以下を提供する必要があります:
・必要流量
• ポンプヘッド
• 井戸の深さ
・井戸径
• 水源情報
• 電源要件
はい。 AOTEポンプは、流量、揚程、モーター出力、電圧、材料などのポンプパラメータをカスタマイズできます。 プロジェクトの要件。
許容取り付け深さは、選択したモデルと使用条件によって異なります。高揚程モデルでも実現できる ヘッドを最大900メートルまで持ち上げます。
メンテナンスのために、絶縁抵抗、ケーブルの状態、動作電流、および水の出力を定期的にチェックすることをお勧めします。 安定したパフォーマンス。
AOTE は長年にわたりポンプ製造に特化しており、深井戸水中ポンプを提供しています。 農業、工業および地方自治体のアプリケーション。経験豊富なエンジニアリング能力と柔軟な製造能力 プロセスに合わせて、標準モデルだけでなく、さまざまな給水プロジェクト向けにカスタマイズされたポンプ ソリューションもサポートしています。
