水中軸流ポンプはどのようにして大流量の水の移送を改善するのでしょうか?

記事の概要

エンジニア、請負業者、地方自治体、産業経営者、および農業プロジェクトの所有者にとって、大流量ポンプの選択は、単に利用可能な最大のモーターを選択するだけの問題ではありません。ポンプ システムは、必要な流量、総動水頭、水質、動作環境、設置構造、電源、および予想されるデューティ サイクルに適合する必要があります。

• 軸流ポンプの水力学的役割を理解します。
• 水中建設によりポンプ場の設計が簡素化される理由を特定します。
• 実際のプロジェクトの条件に応じてポンプ容量を評価します。
• 適切な計画により、設置とメンテナンスのリスクを軽減します。
• 適切な材質、保護システム、監視機能を選択してください。
• ポンプの構成を水移送用途に合わせてください。

水中軸流ポンプとは何ですか?

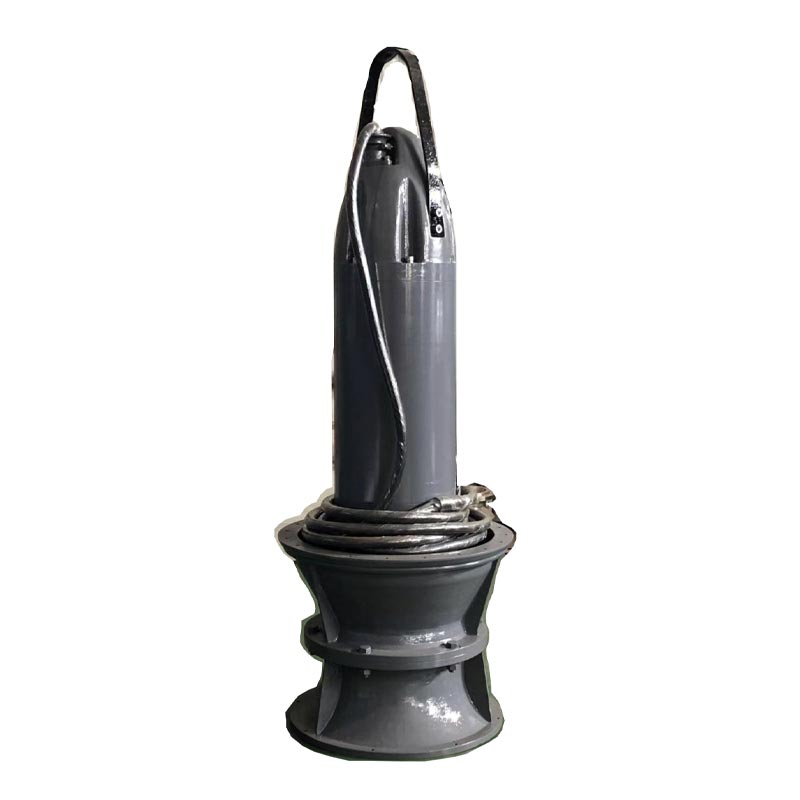

A 水中軸流ポンプは、主に比較的低い揚程を介して大量の水を移動させるように設計された大容量ポンプ機械です。一般に半径方向の水の移動に依存する従来の遠心ポンプとは異なり、軸流ポンプはプロペラ型のインペラを使用して水をポンプシャフトと実質的に平行に移動させる。

この油圧構成により、軸流技術はプロジェクトで高圧ではなく高流量が必要な場合に特に適しています。典型的な例には、洪水排水、用水路、雨水ポンプ、冷却水循環、河川水移送、都市排水などがあります。

「水中」という言葉は設置配置を表します。ポンプと電気モーターは 1 つのユニットに結合され、水面下で作動します。これにより、別々に設置されたポンプとモーターのアセンブリに伴う機械的な位置合わせ要件の多くが排除されます。

最新の水中軸流装置には、密閉型モーター、メカニカル シール、漏れ検出、巻線温度監視、ベアリング温度監視、および制御キャビネット保護を組み込むことができます。これらの機能は、オペレーターが不必要な手動介入を減らしながら、水中で動作する機器を管理するのに役立ちます。

ポンプシステムの仕組み

作動プロセスは、水がポンプ取入口に入ると始まります。モーターはシャフトとプロペラ型のインペラを回転させ、軸方向の水力を生成し、水をポンプを通して排出通路に移動させます。

モーターは水中に沈んでいるため、周囲の水が熱の放散に役立ちます。モーターの温度管理は電気機器の信頼性において重要な要素であるため、これは長い動作サイクルにおいて特に有益です。

統合された構成により、表面実装モーターと水中ポンプの間に長く露出したシャフトも必要なくなります。外部の機械的トランスミッション部品が少ないということは、アライメント関連の懸念が少なくなり、設置配置がよりコンパクトになることを意味します。

1. 水が取水ゾーンに入ります。油圧設計により、回転する羽根車に向かって水を送ります。
2. モーターはインペラを駆動します。電気エネルギーは回転機械エネルギーに変換されます。
3. インペラは軸方向の推力を生成します。大量の水がポンプ通路を通って押し出されます。
4. 水は排出口に向かって移動します。流れは出口チャネル、パイプ、またはポンプ ステーション システムに導かれます。
5. 保護システムは動作を監視します。センサーは、異常な漏れ、温度状態、またはその他の動作リスクを特定できます。

実際の油圧性能は、インペラの形状、回転速度、ブレード構成、ポンプ直径、水の状態、システムの揚程、動作点によって異なります。したがって、ポンプはモーター出力だけではなく、常に検証された性能データに基づいて選択する必要があります。

主要部品と構造

信頼性の高い水中軸流ポンプは、単なるインペラとモーター以上のものです。その性能は、油圧コンポーネント、電気保護、シーリング システム、ベアリング、ケーブル、および支持設置構造間の相互作用によって決まります。

最新のポンププロジェクトの主な利点

プロジェクト所有者は、設置スペースの制限、建設コストの上昇、水位の変動、メンテナンスへのアクセスの困難、大量の水を迅速に除去する必要性など、同様の現実的な課題に直面することがよくあります。適切に選択された水中軸流ポンプは、これらの問題のいくつかに同時に対処できます。

1. 低揚程での高流量

軸流構成は、必然的に、必要な揚程が比較的控えめな大量の移動に適しています。これにより、高い吐出圧力よりもスループットが重要な排水および水移送業務に効果的な選択肢となります。

2. コンパクトな設置

ポンプとモーターは 1 つの水中アセンブリに統合されています。これにより、地上の機械の量が減り、ポンプ場の配置全体が簡素化されます。

3. 機械的設置の簡素化

従来のポンプ システムでは、別々のポンプとモーターのコンポーネント間の慎重な位置合わせが必要な場合があります。統合された水中ユニットにより、設置時に調整する必要がある外部機械インターフェイスの数が減ります。

4. 効果的なモーター冷却

周囲の水は実質的な熱伝達媒体を提供します。したがって、適切に設計された水中モーターは、連続運転中に効果的な冷却を実現できます。

5. 動作音の低減

水中での操作により、機械的ノイズの多くが自然に遮断されます。これは、都市の排水ステーション、地下施設、人口密集地域の近くにある施設にとって有利です。

6. 変動する水位へのより良い適応

治水施設や排水施設では、水位の変化が頻繁に発生します。水中構成は、従来の水上機器が浸水の危険にさらされる場合に特に実用的です。

7. 土木建設要件が低くなる可能性がある

コンパクトなポンプ配置により、特定のポンプ場に必要な構造スペースを削減できます。実際の建設コストの削減額は、プロジェクトの形状、土木設計、排水設備、および現地の設置条件によって異なります。

代表的な用途

軸流ポンプの多用途性により、この技術は自治体、工業、農業、および環境の水管理プロジェクト全体で役立ちます。

アプリケーションの適合性は、常に実際の液体の特性に照らして確認する必要があります。温度、pH、浮遊物質、腐食性成分、破片、その他の汚染物質は、材料の選択と動作の信頼性に影響を与える可能性があります。

ポンプ選択の重要な要素

必要な流量だけに従ってポンプを選択することは、システムのパフォーマンスが低下する最も一般的な原因の 1 つです。仕様を最終決定する前に、完全な油圧および動作環境を評価する必要があります。

油圧計算では、公称値に依存するのではなく、実際のシステム曲線を考慮する必要があります。一般に、最適な動作点は、ポンプが過度の絞り、不安定な動作、振動、または不必要なエネルギー消費なしに必要な負荷を提供できる点です。

水中軸流ポンプと従来のポンプユニットの比較

水中ポンプ システムも従来のポンプ システムも、適切に設計されていれば、信頼性の高い水移送を実現できます。違いは主に、機器の設置方法と、モーター、ポンプ、冷却、およびサポートインフラストラクチャの配置方法にあります。

正しい選択はサイトによって異なります。表面へのアクセスの容易さ、非常に高い揚程、または特定のプロセス要件が重要な場合には、従来のポンプが依然として好ましい場合があります。水中軸流構成は、高流量、低落差、コンパクトな構造、変動する水位がプロジェクトの中心的な要件である場合に特に魅力的になります。

インストールに関する考慮事項

適切に設計されたポンプであっても、吸入装置や吐出システムの構成が正しくないとパフォーマンスが低下する可能性があるため、適切な設置が不可欠です。

1. 設置チャンバーを検査します。ポンプに入る可能性のある建設破片や異物を取り除きます。
2. 吸気の形状を確認します。入口はポンプに安定した適度に均一な流れを提供する必要があります。
3. 最小限の水没を確認します。ポンプはメーカーが指定した水位で動作する必要があります。
4. 電源ケーブルを保護します。鋭い曲げ、摩耗、制御不能な動き、機械的損傷を防ぎます。
5. 適切な吊り上げ装置を使用してください。水中ユニットは重い場合があるため、吊り上げポイントと機器は正しく評価されている必要があります。
6. 電気保護を確認します。起動前に接地、過負荷保護、漏電監視、制御機能を確認してください。
7. 回転と試運転の状態を確認します。ポンプを通常の運転に移す前に、メーカーの試運転手順に従ってください。

インテークのデザインは特に注目に値します。流入条件が悪いと、渦、不均一な荷重、乱流、または空気や破片の過剰な巻き込みが発生する可能性があります。このような状況では、油圧性能が低下し、振動や摩耗が増加する可能性があります。

メンテナンスと信頼性の実践

水中機器は厳しい環境向けに設計されていますが、水中操作だからといってメンテナンスを無視できるわけではありません。電気絶縁、シール、ベアリング、油圧コンポーネント、ケーブルを保護するには、予防検査が依然として必要です。

実際のメンテナンス プログラムには以下を含める必要があります。

• メーカーの保守手順に従って、モーターの絶縁状態を確認します。
• 電源ケーブルに切断、磨耗、劣化がないか検査します。
• 漏れ検出信号とメカニカルシールの状態を監視します。
• モーター巻線とベアリングの温度傾向を確認します。
• インペラのブレードに浸食、腐食、汚れ、または物理的損傷がないか検査します。
• 異常な振動、騒音、消費電流、流量の変化を確認します。
• 吸気スクリーンを点検し、蓄積した破片を除去します。
• 動作記録をレビューして、段階的なパフォーマンスの低下を特定します。

パフォーマンスの監視は、大規模なインストールの場合に特に価値があります。流量の低下を伴う電力消費量の漸進的な増加は、油圧汚れ、インペラの損傷、システム抵抗の増加、または意図された負荷点から離れた動作を示している可能性があります。

一般的な動作上の問題と解決策

ジナオテ を検討する理由

ジナオテは、大量の水の移送、コンパクトな設置、信頼性の高い水中動作が重要な用途向けの水中ポンプ ソリューションに焦点を当てています。同社の水中アキシャルフローポンプ製品は、都市排水、治水、灌漑、工業用水システム、鉱山排水、造船所プロジェクト、電力関連の水用途など、要求の厳しい水管理環境向けに位置付けられています。

この製品アプローチでは、ポンプとモーターを統合された水中アセンブリに組み合わせます。構成とプロジェクトの要件に応じて、保護機能には、密閉型モーター構造、機械的密閉構造、漏れ検出、巻線温度監視、ベアリング温度監視などが含まれます。

ジナオテ は、軸流要件と混合流要件も区別します。軸流構成は一般に、高流量、低揚程の用途に適していますが、プロジェクトでより大きな揚程能力と異なる油圧特性が必要な場合は、混合流設計を検討できます。

プロジェクト調達の場合、最も役立つ出発点は、単にポンプのモデルを求めることではありません。代わりに、必要な流量、揚程、液温、水質、固形分含有量、設置深さ、電源、運転スケジュール、および設置配置をサプライヤーに提供してください。この情報により、サプライヤーは油圧負荷を評価し、より適切な構成を推奨することができます。

よくある質問

1. 水中軸流ポンプは主に何に使用されますか?

主に、比較的低い落差で大量の水を移動させるために使用されます。一般的な用途には、治水、都市排水、灌漑、工業用水移送、冷却水循環、鉱山排水、川または湖畔のポンプ場などがあります。

2. 軸流ポンプと斜流ポンプの主な違いは何ですか?

軸流ポンプは主に水をシャフトと平行に移動させ、一般に高流量と低揚程向けに最適化されています。斜流ポンプは軸方向と半径方向の油圧特性を組み合わせており、適切な用途でより優れた揚程能力を提供できます。

3. 水中軸流ポンプは水中で連続運転できますか?

はい、適切に設計された水中ユニットは水中での操作を目的としています。ただし、連続運転は、メーカーが指定した水位、温度、電気的、油圧的、環境的制限内に留める必要があります。

4. 水中ポンプにおいてモーターの冷却が重要なのはなぜですか?

電気モーターは動作中に熱を発生します。モーターは水中に沈んでいるため、周囲の水が効果的に熱を伝達します。したがって、必要な水没および動作条件を維持することは、熱的信頼性にとって重要です。

5. ポンプを選択する前にどのような水の状態を確認する必要がありますか?

少なくとも、液体の温度、pH、懸濁物質、密度、腐食性成分、研磨粒子、繊維、および破片を評価します。これらの要因は、油圧性能、材料の選択、シールの寿命、メンテナンス要件に影響を与えます。

6. 水中ポンプには別個のモーターが必要ですか?

いいえ、水中ポンプユニットの特徴の 1 つは、モーターとポンプが単一のアセンブリに統合されていることです。これにより、ポンプとモーターを別々に取り付ける場合に比べて、機械的な取り付けが簡素化されます。

7. ポンプ効率を長期間にわたって維持するにはどうすればよいですか?

定期的な検査、性能監視、吸気洗浄、インペラ検査、電気試験、シールチェック、振動や温度の監視は、重大な故障になる前に劣化を特定するのに役立ちます。

8. 水中軸流ポンプは治水プロジェクトに適していますか?

はい。大容量、低落差の水の移送は、軸流ポンプの典型的な使用例です。水中配置は、水位が大きく変動し、表面実装機器に追加の保護が必要な場所でも実用的です。

9. 正しいポンプモデルはどのように選択すればよいですか?

必要な流量と全揚程から始めて、液体の特性、設置深さ、動作サイクル、電源、吸気条件、制御要件を評価します。最終的な選択は、メーカーが検証したパフォーマンス データとプロジェクト固有の計算に基づいて行う必要があります。

10. 見積りを依頼する際にはどのような情報を提供する必要がありますか?

必要な流量、揚程、液体特性、水温、最小および最大水位、設置方法、電源、動作時間、特別な監視要件または材料要件を提供します。詳細な情報により、機器の選定や見積りの精度が向上します。

結論

A 水中軸流ポンプは、高い吐出ヘッドを必要とせずに大量の水を移送する必要があるプロジェクトにとって実用的なソリューションです。ポンプとモーターを統合した構成により、設置が簡素化され、機器の設置面積が削減され、効果的なモーター冷却がサポートされ、困難な排水および水移送環境に堅牢なアプローチが提供されます。

ただし、最良の結果は正しいエンジニアリングにかかっています。機器を選択する前に、流量、全揚程、取水条件、水質、動作温度、電源、水没、およびデューティサイクルをすべて考慮する必要があります。油圧性能と長期信頼性を維持するには、適切な設置と予防保守も同様に重要です。

都市排水、治水、灌漑、工業用水移送、鉱山排水、冷却水システム、またはその他の大流量用途向けジナオテプロジェクト要件に合わせた水中軸流ポンプ ソリューションを提供できます。流量、落差、水の状態、設置の詳細、動作要件を技術チームと共有して、適切な構成を特定し、コストのかかる選択ミスを回避します。
