鉱山ピット脱水水中ポンプテクノロジーは、厳しい採掘環境において、地下水、雨水、堆積物、蓄積水を制御する上で重要な役割を果たしています。アオテは、堅牢な油圧性能、耐摩耗構造、信頼性の高いシーリング、および継続的な鉱山排水をサポートする柔軟な設置を組み合わせた、露天掘りおよび地下用途向けの頑丈な水中ポンプ ソリューションを開発しています。
効果的な鉱山の脱水は、生産の継続性を維持し、設備を保護し、水関連のリスクを制御するために不可欠です。従来の表面取り付けシステムとは異なり、水中ポンプは水中で直接動作するため、呼び水の必要性が軽減され、深いピット、排水溜め、トンネル、および狭いエリアでの展開が簡素化されます。適切な鉱山脱水システムは、流量需要、揚程、水質、浮遊物質、摩耗性、腐食、設置深さ、および運転条件を考慮する必要があります。このガイドでは、水中鉱山ポンプの仕組み、その主な利点、用途シナリオ、設置オプション、および機器を選択する前に購入者が評価すべき要素について説明します。
目次
- 鉱山ピット脱水水中ポンプとは何ですか?
- 水中採掘ポンプはどのように機能しますか?
- 鉱山の脱水において重要な機能は何ですか?
- 購入者はどのような技術的要素を考慮する必要がありますか?
- 鉱山の脱水水中ポンプはどこで使用されますか?
- どの設置方法が適していますか?
- マイニング脱水ソリューションに Aote を検討する理由
- よくある質問
鉱山ピット脱水水中ポンプとは何ですか?

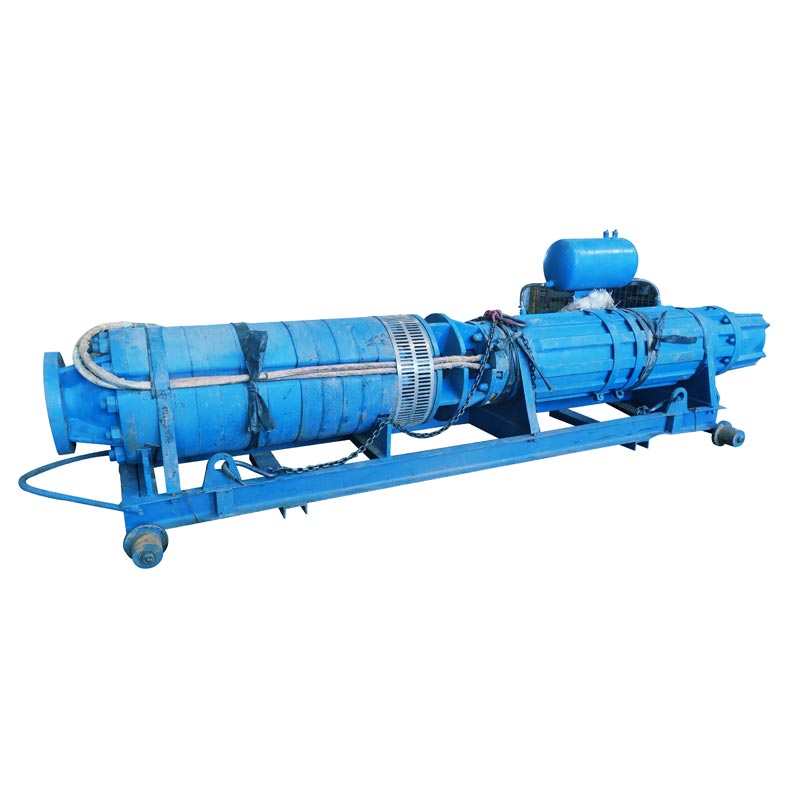

鉱山ピット脱水水中ポンプは、露天掘り鉱山、地下採掘場、排水溜め、立坑、トンネル、採石場、その他の掘削環境から蓄積水を除去するように設計された頑丈なポンプ システムです。ポンプは水中に直接設置され、水中モーターと油圧アセンブリを使用して水を指定された排出場所に移送します。
鉱山の水がきれいになることはほとんどありません。砂、粘土、岩石粒子、スラッジ、鉱物残留物、またはその他の懸濁物質が含まれる場合があります。このため、ポンプの選択は通常の水移送用途よりも難しくなります。油圧コンポーネント、シールシステム、シャフトアセンブリ、およびケーシングの材質は、実際の使用環境に応じて選択する必要があります。
大規模用途の場合、Aote の水中マイニング ポンプ シリーズは、さまざまな流量、揚程、モーター出力、電圧、周波数、材料要件に合わせて構成できます。より幅広い製品範囲は、選択した構成に応じて、80 m3/h ～ 2,200 m3/h の流量と最大 1,700 m の流量をカバーします。
水中採掘ポンプはどのように機能しますか?
基本的な動作原理は単純です。ポンプは水源に沈められ、モーターが羽根車を駆動し、回転する油圧コンポーネントが圧力を生成して、水を排水パイプラインに移動させます。
- 水がポンプに入ります。鉱山水は水中ポンプの吸込部に流入します。
- インペラは水力エネルギーを生成します。モーターが羽根車を回転させ、水の速度と圧力を高めます。
- ケーシングは速度を圧力に変換します。油圧通路は水を排出口に向けます。
- 水はパイプラインを通って持ち上げられます。生成された水頭により、水をピットまたはサンプから必要な排出ポイントまで輸送することができます。
ポンプは水中に直接設置されるため、通常、別の表面プライミングプロセスは必要ありません。これは、鉱山のピットが深い場合、または利用可能な設置スペースが限られている場合に特に役立ちます。
鉱山の脱水において重要な機能は何ですか?
高効率な油圧性能
効率的な油圧設計により、安定した吐出性能を維持しながら大量の水を移動させることができます。流量と揚程の要件は、浅いピット、深い坑道、長距離の排水システムの間で大きく異なるため、インペラを正しく選択することが特に重要です。
耐摩耗性構造
研磨粒子は、インペラ、ケーシング、シャフト、その他の油圧コンポーネントの摩耗を促進する可能性があります。水の化学的性質と粒子含有量に応じて、適切な構成には高クロム材料、ダクタイル鋳鉄、鋳鋼、ステンレス鋼、二相ステンレス鋼、青銅合金、またはその他の加工材料が使用される場合があります。
確実なシール
モーターと油圧アセンブリは水中で動作するため、シールはポンプの信頼性の基本的な部分です。適切に設計されたシーリング システムは、重要な内部コンポーネントを水の浸入から保護し、より長い動作サイクルをサポートします。
連続使用能力
採掘排水は、時折ポンプで汲み上げる作業ではなく、継続的なプロセスであることがよくあります。堅牢なモーター冷却、構造強度、適切な材料、安定した油圧性能により、長時間の脱水サイクルでも装置が動作しやすくなります。
柔軟な導入
水中構造により、機器を水源の近くに配置できます。これにより、一時的な排水エリア、地下排水溜め、緊急洪水地帯、および鉱山レイアウトの変更への設置が簡素化されます。
購入者はどのような技術的要素を考慮する必要がありますか?
モーター出力のみに基づいて採掘ポンプを選択すると、システムのパフォーマンスが低下する可能性があります。購入者はモデルを確認する前に、完全な動作点と設置場所の条件を評価する必要があります。
| 選択要素 | なぜそれが重要なのか | 一般的な考慮事項 |
|---|---|---|
| 流量 | 蓄積した水をどれだけ早く除去できるかを決定します | m3/h または L/s |
| 頭 | 必要な垂直揚力と圧力能力を定義します | 静的ヘッド + パイプライン損失 |
| 固形コンテンツ | 摩耗と油圧コンポーネントの選択に影響を与える | 砂、スラッジ、鉱石粒子 |
| 水の化学 | 耐食性要件を決定します | pH、塩分、ミネラル組成 |
| 温度 | モーターの冷却、シーリング、材料の選択に影響します | 実際の動作温度 |
| 電力と電圧 | 利用可能な電力インフラストラクチャと一致する必要がある | モーター電力、電圧、周波数 |
| 設置条件 | 位置決め、持ち上げ、メンテナンス、アクセスに影響を与える | 排水溜め、ピット、立坑、トンネル |
たとえば、比較的きれいな地下水を扱うポンプには、砂や鉱物粒子を含む研磨水を連続的に処理するポンプとは異なる材料構成が必要な場合があります。したがって、購入前に媒体を理解することで、コンポーネントの早期摩耗や不必要なメンテナンスを減らすことができます。
鉱山の脱水水中ポンプはどこで使用されますか?
適切に構成された水中排水システムは、以下を含む幅広い採掘および掘削作業をサポートできます。
- 露天掘り：大規模な掘削エリアから地下水と蓄積した雨水を除去します。
- 地下採掘:サンプ、トンネル、立坑、地下作業エリアからの排水をサポートします。
- 石炭採掘:地下排水システムや鉱山の排水溝に溜まった水を処理します。
- 金属採掘:銅、金、鉄、錫、その他の鉱物作業における排水要件に適しています。
- 採石場の運営:採石場の深い掘削における地下水と降雨の制御に役立ちます。
- 建設掘削：深い基礎、トンネル、大規模な掘削プロジェクトの水管理を提供します。
- 緊急排水：突然の水が溜まった場合に、迅速な除去が必要な場合に使用できます。
このポンプは水中で直接作動できるため、掘削の進行に伴って排水場所が変更される場合に役立ちます。必要に応じて、一時的またはモバイル構成を作業ゾーン間で再配置することもできます。
どの設置方法が適していますか?
垂直水中設置
ポンプは、適切な吊り上げ装置、ガイド配置、または吊り上げチェーンを使用して、鉱山のピットまたは排水だめに直接降下できます。この構成は、定期的な検査や取り外しが必要な場合に役立ちます。
固定サンプの設置
恒久的な排水インフラの場合、ポンプを専用のサンプの底に設置できます。この配置は、ポンピングポイントが比較的安定した状態を保つ長期的な水管理システムに適しています。
モバイルまたはポータブル導入
一時的な排水プロジェクトでは、異なる鉱山エリア間を移動するための機器が必要になる場合があります。モバイル構成により、季節的な降雨、掘削レベルの変化、緊急時の水の除去などに柔軟に対応できます。
構成に関係なく、設置計画では、昇降アクセス、排出パイプのルート、電源、水深、堆積物の堆積、メンテナンスアクセス、および操作の安全手順を考慮する必要があります。
マイニング脱水ソリューションに Aote を検討する理由
アオテ Tianjin Pump Co., Ltd. は、要求の厳しい産業用途向けの水中ポンプ システムの研究、設計、製造に重点を置いています。その水中採掘ポンプ ソリューションは、画一的な構成ではなく、実際の動作パラメータに基づいて設計されています。
プロジェクトの要件に応じて、ポンプ システムは次のような要素に基づいて構成できます。
- 必要な流量と吐出ヘッド
- モーターの電力、電圧、動作周波数
- 水温と化学成分
- 浮遊固形分と研磨粒子の含有量
- 耐食性および耐摩耗性の要件
- 露天掘りまたは地下設置条件
- 恒久的、一時的、または緊急時の排水要件
アオテ は、技術的なコンサルティング、設置ガイダンス、該当する場合は試運転サポート、スペアパーツの支援、メンテナンスの推奨事項、およびトラブルシューティングのサポートも提供します。これらのサービスは、採掘請負業者がポンプを独立したコンポーネントとして扱うのではなく、完全なポンプ システムを評価するのに役立ちます。
比較検討する購入者向け水中採掘ポンプ従来の表面実装型機器の場合、重要な考慮事項は完全な使用要件です。必要な流量、全揚程、水の特性、設置深さ、稼働時間、およびメンテナンス条件をすべて合わせて評価する必要があります。
よくある質問
Q1：鉱山坑内脱水水中ポンプは泥水にも対応できますか？
はい。鉱山脱水ポンプは、浮遊物質、堆積物、砂、研磨性鉱物粒子を含む水用に構成できます。材料と水力コンポーネントの選択は、固体の実際の濃度と特性に基づいて行う必要があります。
Q2：水中採掘ポンプは地下鉱山でも使用できますか？
はい。その水中操作設計により、従来の地上設置が困難な地下排水溜め、排水室、トンネル、立坑に適しています。
Q3: 正しいポンプ容量はどのように選択すればよいですか?
まずは必要な流量と総動的揚程から始めます。次に、水質、固形分含有量、温度、電力供給、パイプラインの直径、排出距離、予想される稼働時間を評価します。ポンプのサプライヤーは、これらのパラメータを使用して、適切な油圧およびモーターの構成を推奨できます。
Q4: 研磨用の鉱山水にはどのような材質が適していますか?
材料の選択は特定の媒体によって異なります。摩耗と腐食のさまざまな組み合わせには、高クロム合金、耐摩耗性鋳造材料、ステンレス鋼、二相ステンレス鋼、およびその他の加工材料が検討されます。
Q5: 鉱山の緊急排水に使用できますか?
はい。ポータブルまたは再配置可能な水中構成は、特にピット、掘削エリア、または地下作業ゾーンに水が急速に溜まる場合の緊急排水に役立ちます。機器を選択する前に、必要な緊急流量と揚程を決定する必要があります。
結論
信頼性の高い鉱山水管理は、ポンプの性能を実際の現場条件に適合させるかどうかにかかっています。水中設計は、水中で直接操作することで展開を簡素化できる一方、耐摩耗性コンポーネント、信頼性の高いシーリング、適切な油圧サイジング、カスタマイズされた材料の選択により、研磨剤や土砂を多く含む鉱山水の課題に対処できます。新しい排水システムの計画、既存の設備のアップグレード、または大量の鉱山水除去の準備を計画している場合は、流量、落差、水の特性、設置条件、および電気要件を Aote と共有してください。お問い合わせ専門的なポンプの選択、カスタマイズされた構成、技術的なコンサルティング、プロジェクト要件に合わせた鉱山脱水ソリューションを提供します。
