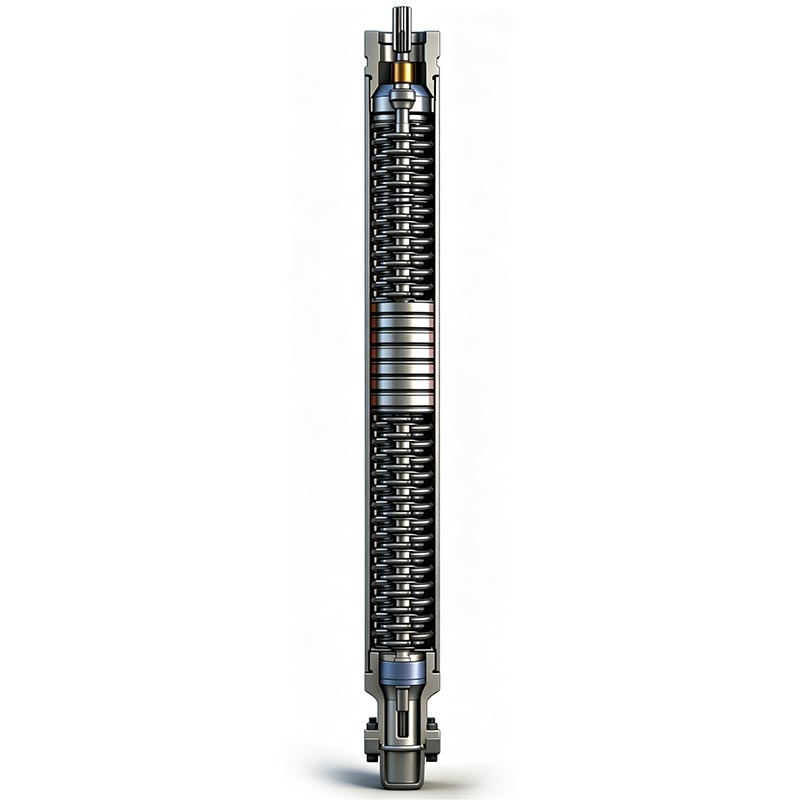

高温電動水中ポンプ

高温電気水中ポンプ (ESP) は、高温井戸、地熱井戸、および 要求の厳しいダウンホール吊り上げ用途。油田ESP技術から開発され、高温耐性を兼ね備えています。 モーター部品、コンパクトなスリムホール構造、多段油圧設計により安定した揚水を実現 過酷な地下条件下でもパフォーマンスを発揮します。

モーター温度最大 260°C の環境での動作能力と 4.5 インチから 10-3/4 インチとの互換性を備えています。 ケーシング システム、この高温 ESP ポンプは、地熱エネルギーの抽出、工業用熱水井、 従来の水中ポンプが効率的に動作できない深層水資源やその他の用途に最適です。

主な特長

1. 過酷なダウンホール条件に対する高温耐性

ポンプは、特に次の環境での連続運転向けに設計されています。 高温の地下環境。モーターシステムには高温に強い絶縁材料を使用しており、 熱安定性の高いコンポーネントにより、熱劣化を軽減し、長期間の動作中に電気的性能を維持します。

主な温度パフォーマンス:

モーターの耐熱温度は260℃まで

坑底温度が200℃までの地熱井に最適

高温水抽出用途での連続運転向けに設計

過度の熱による絶縁破壊やモーター故障のリスクを軽減

標準的な水中ポンプと比較して、この高温 ESP はポンプの熱安定性を向上させます。 地熱および熱水井プロジェクト。

2. さまざまな筐体サイズに対応するコンパクトなスリムホール設計

もともと油田の狭い坑井用途向けに開発された高温電動水中ポンプ コンパクトな直径構造により、限られたスペースの井戸への設置が可能です。

最適化されたポンプ、プロテクター、モーター構成により、さまざまなケーシングに柔軟な設置ソリューションが提供されます。 サイズ。

ユニット構成に最小内径99.6mmの4.5インチ筐体を採用

ユニット構成に最小内径118.6mmの5.5インチ筐体を採用

ユニット構成に最小内径150.4mmの7インチ筐体を採用

ユニット構成には最小内径196.2mmの8-5/8インチケーシングを採用

ユニット構成には最小内径247.9mmの10-3/4インチケーシングを採用

深井戸向けの高い揚程性能

高温ESPポンプは、深井戸用途に最適化された多段遠心油圧構造を採用しています。

油圧設計により次のことが可能になります。
高い揚程能力
安定した圧力出力
深層地熱井からの連続的採水
高温地下条件下での性能向上

地熱暖房システム、産業用システムなど、長距離の垂直吊り上げが必要なプロジェクトに適しています。 給湯と深水資源開発。

安定した動作とエネルギー効率の高いモーター設計

モーター システムは、要求の厳しい環境での高負荷および連続運転向けに設計されています。

主なパフォーマンス上の利点:
フルトルク始動能力で安定した始動を実現
高耐荷重スラスト軸受構造
電気損失と発熱を低減するために最適化されたローター設計
耐久性を向上させる耐摩耗合金コンポーネント

従来の ESP ポンプと比較して、最適化されたモーター設計により、エネルギー消費が削減され、長期的な寿命が向上します。 高温坑井用途における動作効率を向上させます。

技術仕様

高温 ESP ポンプの選択ガイド

正しい ESP 構成を選択するには、いくつかのウェル条件を考慮する必要があります。

モデルを正確に選択するには、お客様は以下を提供する必要があります。
井戸の深さ
ケーシングサイズ
水温
必要流量
必要な昇降ヘッド
電源情報

製造と品質管理

各高温電動水中ポンプ ESP は、厳密な工業生産に従って製造されています。 手順。

品質管理には次のものが含まれます。
モーター絶縁性能試験
電気安全検査
油圧性能試験
部品の寸法検査
組立て検証

生産プロセスは、地熱発電や地熱発電所での安定した動作、正確な組み立て、長い耐用年数を確保することに重点を置いています。 高温の井戸環境。

アプリケーション

高温電動水中ポンプは以下の分野で広く使用されています。
地熱エネルギープロジェクト
地熱暖房システム
地熱発電プロジェクト
深層地熱資源の採掘
工業用温水井戸
工業用プロセス水の供給
高温地下水の利用
大規模温水循環システム
油田とエネルギーの応用
高温注水井
ダウンホール吊り上げ用途
複雑な地下環境

よくある質問

Q1: この高温電気水中ポンプ (ESP) の最高動作温度は何度ですか?

A1: このポンプは、過酷な油田の高温作業条件向けに専門的に開発され、最適化されています。 過酷な産業環境のテストに耐えました。長期間安定した全負荷動作を維持できます。 モーター温度200°C、ダウンホール底部温度163°Cまで適応し、長期的な要求に完全に対応します。 さまざまな高温水井や深部地熱井の安定した運転要件。

Q2: 小口径設計はどのような井戸に適していますか?

A2: もともと油田の狭い坑井用にカスタマイズされた高水準のスリムホール設計の恩恵を受け、 小径コンパクト構造の高温電動水中ポンプ（ESP）は、以下の用途に最適です。 細口径の高温井戸、スリムな地熱井戸、改修された古い井戸などです。それは解決します 限られたスペースの坑井内での大型水中ポンプの設置の問題を解決し、 小口径高温水や地熱井の利用率。

Q3: この製品の主な応用シナリオは何ですか?

A3: 独自に設計され、信頼性の高い複雑な油田の高温作業条件向けに成熟して適用されました。 品質と安定した性能により、この製品は新しいエネルギーや水資源への応用に成功しています。 開発分野。高温深層井戸、工業用高温水などに幅広く適用可能です。 供給井、深層地熱開発井、地熱発電および地熱暖房プロジェクト。 油田グレードの高温耐性と高揚力性能に依存し、効率的かつ高揚力な性能を提供します。 高温水資源利用と地熱エネルギーのための信頼できる人工揚水ソリューション 開発。
