油井用電動水中ポンプ

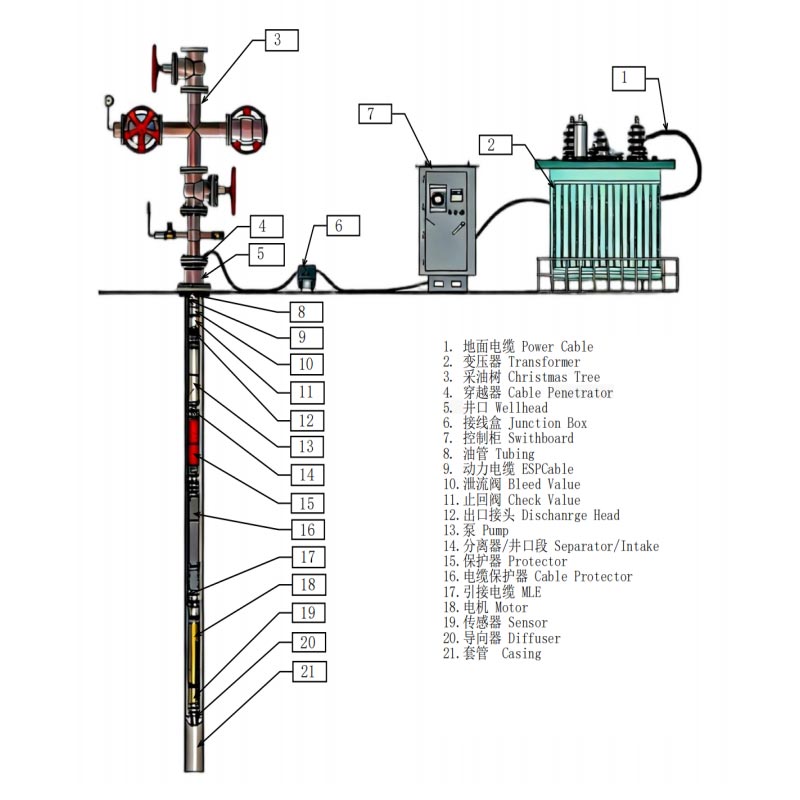

電動水中ポンプ (ESP) は、油井の生産性を向上させるために使用されるダウンホール人工揚水装置です。それは 主に中深油井、高水カット油井、重油井、海洋の生産井で使用されます。 油田。このシステムは、水中モーター、プロテクター、気液分離器、 そして多段遠心ポンプ。モーターによりポンプユニットが高速回転し、連続的に上昇します。 原油が井戸から地表まで運ばれます。

従来の機械式オイル回収方法と比較して、ESP には広い排気量範囲、 深井戸環境への適応性、より小さな表面積、強力な連続運転能力。彼らは 坑井の深さ、ケーシングのサイズ、原油の粘度、ガス含有量、腐食環境に応じてカスタマイズできます。 長期安定した油田生産のための信頼性の高い人工揚力ソリューションを提供します。

製品の動作原理

ESP システムは油井の液面より下に設置され、ダウンホールの水中モーターに電力を供給します。 表面制御キャビネット。

動作中:

水中モーターは多段遠心ポンプを駆動して回転させます。

井戸の流体は入口を通ってポンプ本体に入ります。

多段インペラにより圧力が徐々に増加します。

原油、天然ガス、地層水の混合物が地表パイプラインに輸送されます。

プロテクターにより井戸液とモーター内部潤滑油を隔離し、長期安定運転を保証します。 モーターの。

ESP は継続的なダウンホール加圧によって生産能力を向上させ、特に次のような用途に適しています。 自然圧力が不十分な油井や回収効率の向上が必要な油井。

材料と製造技術

ポンプステージは耐食性合金鋼で作られており、精密 CNC 加工によりスムーズな流れと高い流量を保証します。 効率性。

水中モーターには高温に強い絶縁材を使用しており、環境下でも安定した動作を保証します。 高温のダウンホール環境。プロテクターは特殊な絶縁オイルを使用しており、原油を効果的に防ぎます。 塩水やガスがモーターコンポーネントに侵入するのを防ぎます。

すべての重要なコンポーネントには防食コーティングとシーリング処理が施されています。当社の自動組立ラインは、 すべてのコンポーネントの正確なマッチング。完成した油井用の各電動水中ポンプは完全な検査を受けます。 納入前のダウンホールシミュレーションテスト。

主なパフォーマンス機能

1. 複雑な油井環境に最適

ESP は、深井戸、指向性井戸、海上プラットフォーム井戸、高水カット油井、重油に適用可能です。 熱回収井、および小型ケーシング井。

2. 高い生産能力

多段遠心ポンプ設計により、継続的かつ安定した吊り上げ能力が得られ、生産性が向上します。 従来のポンプ装置と比較して、高生産油井での効率が向上します。

3. 地上設備要件の軽減

ポンプユニット全体がダウンホールに設置されるため、地上機器の設置面積が削減され、動作騒音が低減されます。 オフショアプラットフォームなどのスペースに制約のある環境に適しています。

4. 優れた耐食性

硫黄含有、高塩分、高温の貯留層には、合金鋼およびステンレス鋼材料が使用されます。 防食コーティングを施したものは、機器の長期信頼性を向上させるために使用できます。

ユニット構成に最小内径99.6mmの4.5インチ筐体を採用

ユニット構成に最小内径118.6mmの5.5インチ筐体を採用

ユニット構成に最小内径150.4mmの7インチ筐体を採用

ユニット構成には最小内径196.2mmの8-5/8インチケーシングを採用

ユニット構成には最小内径247.9mmの10-3/4インチケーシングを採用

電動水中ポンプを選択する際にはどのような要素を考慮する必要がありますか?

ESP の選択は、単にパワーに基づいているわけではありません。次のことを総合的に考慮する必要があります。
1. 井戸の深さ: 井戸が深くなるほど、ヘッドが高くなり、必要な電力も大きくなります。
2. 生産要件: 目標日生産量に基づいてポンプの段数と容量を決定します。
3. 原油の特性: 原油の粘度、砂含有量、水分カット、​​および軽油比が含まれます。
4. 坑井の条件: ケーシングのサイズ、温度、腐食環境、坑井の傾斜角など。これらのパラメータを総合的に一致させることで、ESP の過負荷、ガスロック、初期故障のリスクを軽減できます。

主なアプリケーションシナリオ

油井用電動水中ポンプは、以下の分野で広く使用されています。
陸上油田開発
海洋プラットフォームの石油生産
深層油井の生産
高水位調節池
重油サーマル回収事業
方向性井戸と水平井戸
これらは、長期間の連続生産と高い一日当たりの生産量を必要とする油田プロジェクトに特に適しています。

アクセサリの互換性

この ESP は統一 API 寸法規格に従っており、ESP フラット ケーブル、 坑口シーリングアセンブリ、可変周波数制御キャビネット、ダウンホールスクリーン、および流量計。標準インターフェース 現場での迅速な組み立てを実現し、設置とその後の検査メンテナンスを簡素化し、坑井の完成時間を短縮します。 建設サイクル。

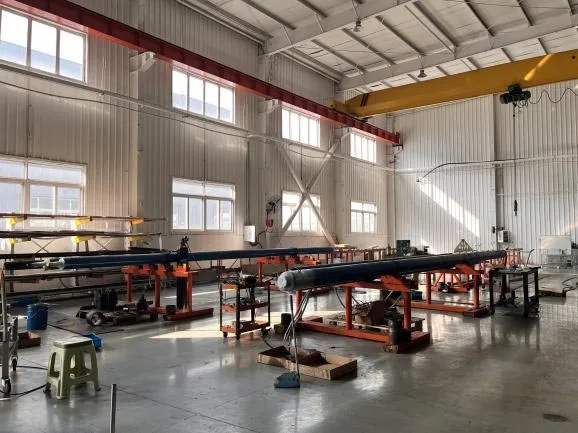

工場での製造と品質管理

生産中に、主要コンポーネントは包括的なテストを受けます。
原料の化学成分検査
CNC精密加工試験
ローターの動的バランシング試験
モーター絶縁性能試験
ポンプユニットの圧力試験
シール性能試験
完全な機械動作シミュレーションテスト
すべての ESP システムは工場から出荷される前に性能検証を受け、油田の長期運用要件を満たしていることを確認します。

よくある質問

Q1: 油井用電動水中ポンプに最も適した作業条件は何ですか?

A1: 主に深層油井、重油井、海洋生産井に使用されます。安定して提供します 狭いケーシングや高温のダウンホール環境での大流量人工リフト。

Q2: ESP は地層塩水による腐食にどのように耐えますか?

A2: 主要なフローおよびトランスミッションコンポーネントには、防食コーティングを施した耐硫黄合金材料が採用されています。内蔵されている プロテクターが腐食性流体を隔離してモーターコアを保護し、地下での長期使用を実現します。

Q3: 特殊なタンクの要求に合わせてポンプのパラメータを調整できますか?

A3: はい。私たちは、油井サービス用のプロフェッショナルなOEM電気水中ポンプ、ポンプステージのカスタマイズ、 坑井の深さ、粗粘度、地層水の組成に応じたモーター出力と防食グレード。

当社の ESP システムを選ぶ理由

当社は油田用の人工リフト装置の製造に特化しており、完全な ESP 構成ソリューションを提供しています。 さまざまな井戸条件に合わせて調整できます。

当社の利点は次のとおりです。
さまざまな筐体サイズのサポート
ポンプ、モーター、プロテクターを含む完全なシステムを提供
カスタマイズされた耐食性材料のサポート
陸上油田用途と海上油田用途の両方のニーズに対応
OEM製造サービスの提供
充実したスペアパーツ供給体制
出荷前に性能テストを完了する

機器選定からシステムマッチング、アフターメンテナンスサポートまで安定・信頼のESPをご提供します 世界中の石油とガスの顧客向けのソリューション。
