記事の概要:アン電気水中ポンプ (ESP)は、大量の流体を深井戸から地表まで移動させるために設計されたダウンホール人工リフト システムです。水中モーター、多段遠心ポンプ、吸気システム、プロテクター、ケーブル、サポートコンポーネントを組み合わせることで、ESP は要求の厳しい油田環境でも継続的な吊り上げ性能を提供できます。この記事では、電動水中ポンプの仕組み、適した動作条件、適切なシステムの選択方法、適切な操作とメンテナンスによって生産の中断と長期的な運用コストがどのように削減されるかについて説明します。また、ガス干渉、砂、高水カット、温度、腐食、電気的信頼性などの一般的な ESP の課題も調査します。
電気水中ポンプは、自然の地層圧力が必要な生産速度を維持するのに十分ではなくなった場合に、油井内に設置され、油層の流体を地表に引き上げるのに役立つ一種の人工揚水装置です。地表ポンプ システムとは異なり、主要な揚水装置は坑内に配置されているため、ポンプは流体源の近くで動作できます。
ESP は通常、電気モーターを使用して多段遠心ポンプを駆動します。ポンプは機械エネルギーを流体圧力に変換し、油、水、および関連する坑井の流体が生産チューブを通って上方に移動できるようにします。このシステムは、さまざまな坑井の深さ、生産目標、流体組成、温度、動作条件に合わせて設計できます。
オペレーターにとっての中心的な課題は、単に流体を移動させることではありません。本当の目的は、エネルギー消費、設備の磨耗、作業オーバーの頻度、計画外のダウンタイムを制御しながら、安定した生産率を維持することです。したがって、正しい ESP 設計には、流量のみに基づいてポンプを選択するのではなく、坑井環境全体を考慮する必要があります。

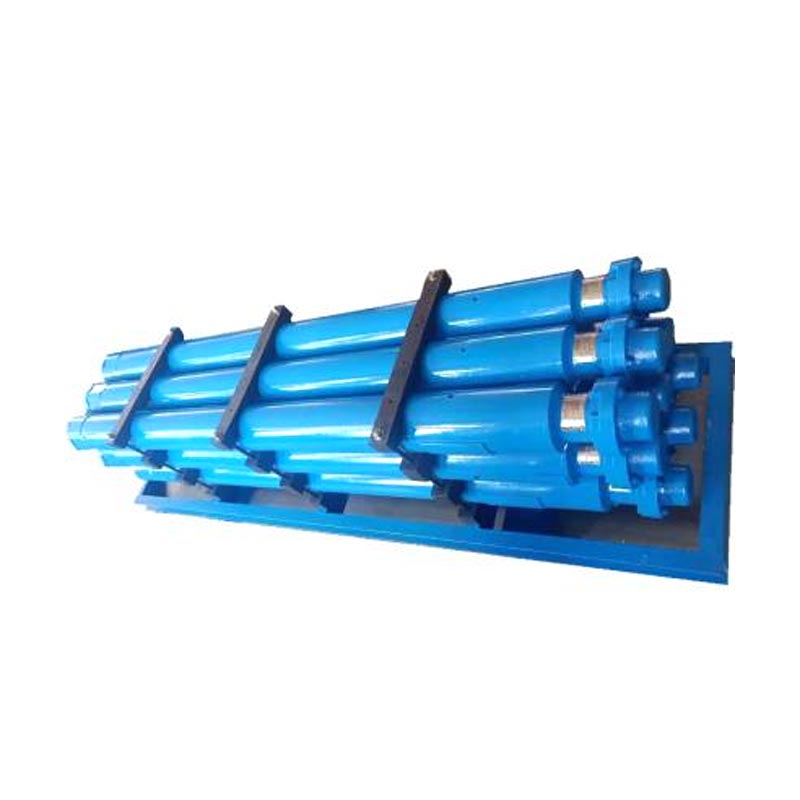

アオテ天津ポンプ有限公司は、深井戸、成熟した油田、海洋環境、含水量の多い井戸など、要求の厳しい石油生産用途向けに設計された電動水中ポンプ ソリューションを提供します。
特別に設計された電源ケーブルを通じて表面から電力が供給されると、作業プロセスが始まります。電気エネルギーはダウンホールモーターに到達し、そこで電気エネルギーが回転機械エネルギーに変換されます。
モーターはポンプシャフトとインペラを駆動します。流体がポンプ吸入口に入ると、回転するインペラによって流体の速度と圧力が増加します。複数のポンプステージが順番に配置されているため、流体がポンプを通過するにつれて圧力が徐々に増加します。
次に、加圧された流体は製造チューブに入り、表面に向かって移動します。
ポンプの段数、インペラの構成、モーターの定格、ケーブルの設計、および取水口の配置は、実際の坑井の状態に一致させる必要があります。不一致があると、過剰な電力消費、不十分な生産、過熱、ガス干渉、またはコンポーネントの摩耗の加速が発生する可能性があります。
電動水中ポンプは単一のコンポーネントではありません。ダウンホール一貫生産システムです。システムが安定したパフォーマンスを実現するには、すべての主要コンポーネントが正しく動作する必要があります。
| 成分 | 一次機能 | 主な考慮事項 |
|---|---|---|
| 水中モーター | ポンプに回転力を供給します | 定格電力、電圧、温度、冷却条件 |
| プロテクター | モーターを保護し、圧力と流体の分離を管理します。 | 井戸の圧力、温度、機械的適合性 |
| 多段ポンプ | 圧力を高めて生産液を持ち上げます | 揚程、流量、段数、流体特性 |
| 摂取量 | 井戸の流体をポンプに送ります | ガスの取り扱い、固体、吸入圧力 |
| 電源ケーブル | 電力を表面からモーターに伝達します | 温度、電圧、絶縁、機械的保護 |
| 表面コントロール | 電気動作を調整および監視します | モーター保護、電圧制御、監視、シャットダウン機能 |
これらのコンポーネント間の相互作用は特に重要です。たとえば、ポンプの油圧に適合せずに強力なモーターを選択しても、自動的に生産量は増加しません。同様に、適切なサイズのポンプであっても、ケーブル、プロテクター、モーターの冷却条件、または表面電源が不適切な場合には、早期に故障が発生する可能性があります。
ESP システムは、井戸にかなりの人工揚水能力が必要な場合に特に役立ちます。これらは一般に、所望の生産率がより単純な吊り上げ方法の実際の能力を超える坑井で考慮されます。
ただし、ESP テクノロジーが自動的にすべての油井にとって最適なソリューションになるわけではありません。オペレーターは、予想される流量、貯留層の圧力、坑井の形状、ガス分率、固体、温度、および装置のサービス期間全体にわたる予想される生産量の変化を含む、完全な生産プロファイルを評価する必要があります。
正しい選択は、ESP の耐用年数を決定する最も重要な要素の 1 つです。井戸に適切に適合したポンプは安定した性能を発揮できますが、システムの選択を誤ると効率範囲外で動作し、不必要な機械的または電気的ストレスを受ける可能性があります。
単に利用可能な最大のポンプを選択するのではなく、予想される液体生成速度から始めます。目標比率は、現在の生産量と将来の現実的な油井の挙動を考慮する必要があります。
サイズが大きすぎると、非効率的な動作、過剰な電力消費、または不安定なポンピング条件が発生する可能性があります。規模が小さすぎると、油井が生産目標を達成できない可能性があります。
ポンプヘッドは、垂直揚程の要件と生産システム全体の圧力損失を考慮する必要があります。井戸の深さ、チューブの寸法、表面圧力、流体密度、流量はすべて、必要な水力性能に影響します。
流体の組成は ESP の設計に直接影響します。オペレーターは次の点を考慮する必要があります。
これらの要因は、ポンプの油圧、材料の選択、ガス処理要件、モーターの冷却、および予想されるコンポーネントの寿命に影響を与えます。
ダウンホール設備は物理的に坑井に適合する必要があります。 ESP 構成を最終決定する前に、ケーシング直径、チューブ サイズ、偏差、ドッグレッグの厳しさ、設定深さ、および利用可能なクリアランスを確認する必要があります。
モーターは、不必要に大きくすることなく、適切な電力を供給する必要があります。電圧、電流、ケーブル長、電圧降下、表面変圧器の容量、および制御機器は、電気設計の一部として考慮する必要があります。
貯留層の状態は、井戸の寿命にわたって大幅に変化する可能性があります。現在うまく機能している設計でも、流量、水の遮断、ガスの生成、またはタンクの圧力が大幅に変化すると、非効率になる可能性があります。
したがって、実際の ESP 設計では、初期動作点だけでなく、予想される生産範囲も考慮されます。
ESP システムは攻撃的な環境で動作します。高温、圧力、腐食性流体、ガス、砂、振動、電気的ストレスはすべて、機器の信頼性に影響を与える可能性があります。
遠心ポンプに遊離ガスが流入すると、油圧効率が低下し、動作が不安定になる場合があります。過剰なガスは通常のポンプ性能を妨げ、ガスロックのリスクを高める可能性があります。
ガス生成が顕著な場合、ESP の設計には適切なガス処理アプローチと吸気口の慎重な配置が必要になる場合があります。
生成された砂は、インペラ、ディフューザー、その他の油圧通路の浸食を引き起こす可能性があります。大量の固形物が生産される坑井では、適切な材料の選択、操作方法、および生産管理が必要です。
温度は、モーターの絶縁、ケーブルの性能、潤滑剤の動作、シール、その他のコンポーネントに影響を与えます。機器は、一般的な表面温度の推定値ではなく、実際のダウンホール温度に基づいて評価する必要があります。
水、塩、溶存ガス、その他の化学成分は腐食を促進する可能性があります。したがって、材料の適合性は、実際の井戸流体の化学反応に従って評価する必要があります。
電圧の不均衡、不適切な電源、過度の電圧降下、接続不良、不適切な制御設定により、モーターにさらなるストレスが生じる可能性があります。 ESP を長期間動作させるには、安定した電力供給と適切な保護が不可欠です。
ESP 機器はダウンホール操作用に設計されていますが、信頼性は設置前から始まります。エンジニアリング、設置、試運転、監視、生産管理はすべて耐用年数に貢献します。
一般に、予防管理は、ダウンホールの完全な故障を待つよりも効果的です。 ESP の回収には大規模な改修作業が必要となる場合があるため、異常な状態を早期に特定することは大きな経済効果をもたらす可能性があります。
電気水中ポンプは、適切に選択して操作すると、油田のオペレーターにいくつかの重要な利点をもたらします。
| 利点 | 運用上の価値 |
|---|---|
| 高い液体リフト能力 | かなりの人工揚力を必要とする井戸をサポートします。 |
| ダウンホールの設置 | 昇降機構を生産ゾーンの近くに配置します。 |
| 連続生産 | 井戸条件に合わせて安定した生産をサポートします。 |
| 適応性 | さまざまな深さ、速度、温度、流体条件に合わせて構成を開発できます。 |
| アプリケーションの柔軟性 | 多くの成熟した深海、オフショア、高水カットの生産環境に適しています。 |
| 生産の最適化 | オペレーターは坑井の状態の変化に応じて人工揚力を調整できます。 |
最大の利点は、単にポンプの昇降能力だけではありません。それは、井戸の実際の生産要件に合わせて人工揚水システムを設計する能力です。そのため、期待される結果を達成するには、正確なエンジニアリングとシステムのマッチングが重要になります。
いくつかの回避可能な間違いは、機器自体が技術的に優れている場合でも、ESP のパフォーマンスを低下させる可能性があります。
電気水中ポンプは、自然の貯留層エネルギーでは必要な生産パフォーマンスを提供できない井戸のための強力な人工揚水ソリューションです。ダウンホール電気モーターと多段遠心ポンプを組み合わせることで、深い生産ゾーンからかなりの量の坑井流体を効率的に汲み上げることができます。
ただし、ESP の動作が成功するかどうかは、ポンプの能力以上のものに依存します。システム設計時には、坑井の深さ、生産速度、ポンプヘッド、流体特性、ガス含有量、砂、温度、腐食、電力供給、および将来の生産の変更をすべて考慮する必要があります。
油田オペレーターにとって最も効果的なアプローチは、ESP を個別の機器ではなく完全な生産システムとして扱うことです。正確な油井データ、適切なコンポーネントのマッチング、慎重な設置、継続的な監視、予防保守は、予期せぬダウンタイムを削減し、長期的な生産の信頼性を向上させるのに役立ちます。
アオテ天津ポンプ有限公司は、厳しい石油生産条件に対応する電動水中ポンプ ソリューションに焦点を当てています。適切なポンプ構成、電源オプション、材料、およびシステム設計を使用すると、機器をさまざまな坑井の深さ、流体特性、温度、生産要件に適合させることができます。新しい油井、成熟した油田、海洋プロジェクト、または高水カット用途向けの ESP システムを評価している場合、お問い合わせ動作条件について話し合い、適切な電気水中ポンプ ソリューションを見つけてください。
電気水中ポンプは、油井やガス井の人工揚水に使用されます。自然の貯留層の圧力が必要な生産率を達成するのに不十分な場合に、貯留層の流体をダウンホールから地表まで移動させるのに役立ちます。 ESP システムは、深井戸や比較的大量の流体生産を必要とする用途に特に役立ちます。
電気モーターは多段遠心ポンプを回転させます。各インペラはエネルギーを井戸の流体に伝達し、その速度と圧力を増加させます。複数のステージを組み合わせて、生産流体をチューブを通して表面に向かって移動させるのに必要な総揚程を提供します。
はい。 ESP システムは、高度な液体処理要件に合わせて構成できるため、炭化水素とともに大量の水を生産する井戸用に検討されることがよくあります。ただし、水の特性、腐食の可能性、流体密度、および必要な生産速度はシステム設計時に評価する必要があります。
耐用年数は、温度、流体化学、ガス含有量、砂の生成、腐食、電気的条件、機械的負荷、操作方法、設置品質、メンテナンスによって影響を受ける可能性があります。機器の正確な選択と監視は、回避可能な障害のリスクを軽減するのに役立ちます。
ESP システムはガスが生産される井戸向けに設計できますが、過剰な遊離ガスにより従来の遠心ポンプ ステージの性能が低下する可能性があります。したがって、システムを設計する際には、気液比、吸気条件、圧力、および予想される気体の挙動を考慮する必要があります。
サイジングが正しくないと、非効率的な動作、不十分な生産、過度の電力消費、または追加の機械的ストレスが発生する可能性があります。ポンプは、予想される生産量、必要な揚程、坑井の状態、流体特性、および予想される動作範囲に従って選択する必要があります。
通常、重要な情報には、坑井の深さ、ケーシングのサイズ、設定深さ、生産目標、油層圧力、底孔圧力、流体密度、油粘度、水カット、ガス含有量、温度、固体生産量、流体化学、配管構成、利用可能な電力などが含まれます。
オペレータは、正確な油井データの使用、互換性のあるコンポーネントの選択、正しい設置手順の遵守、動作パラメータの監視、安定した電気状態の維持、異常傾向の早期調査、実際の動作条件に基づいた予防保守の計画を行うことにより、ダウンタイムを削減できます。
いいえ、ポンプが大きすぎると、推奨動作範囲から外れて動作し、不必要なエネルギーを消費する可能性があります。目的は、条件の変化に応じて合理的な運用の柔軟性を確保しながら、油井の水力要件と生産要件に適合するシステムを選択することです。
油井は、深さ、生産率、温度、流体化学、ガス含有量、固体、電気的条件が大きく異なります。カスタマイズされたソリューションにより、画一的な構成に依存するのではなく、モーター、ポンプ、材料、ケーブル、およびサポートコンポーネントを実際の動作環境に適合させることができます。
石油生産プロジェクト用の電動水中ポンプをお探しですか?油井の深さ、目標生産率、流体の状態、温度、利用可能な電力要件を共有します。アオテ天津ポンプ有限公司適切な構成について話し合います。お問い合わせ電気水中ポンプの要件に関する専門家のサポートが必要です。
