電気水中ポンプ人工リフト

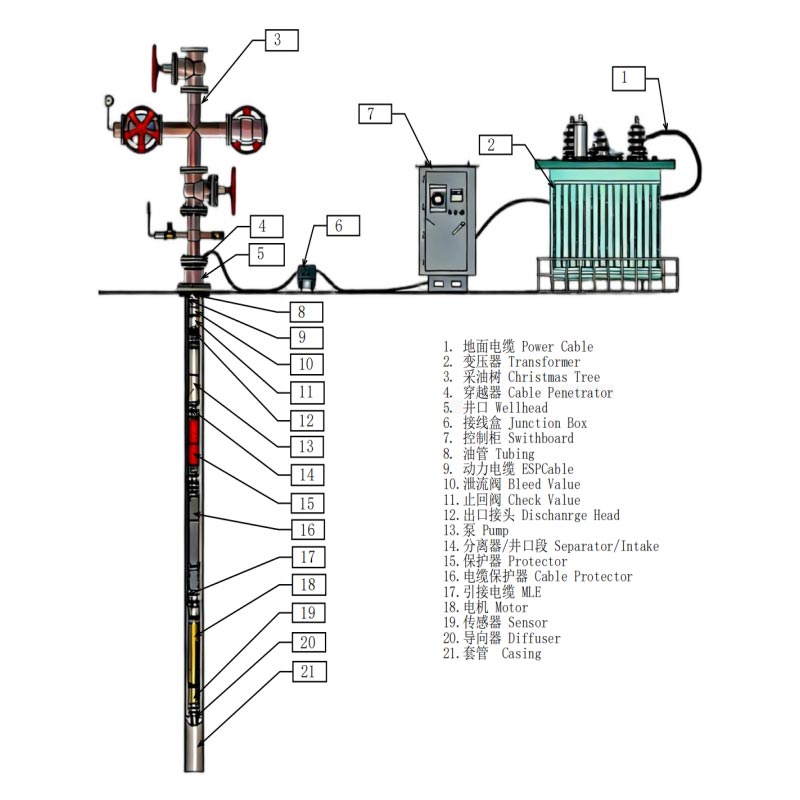

電気水中ポンプ人工リフト (ESP) は、単一のポンプ ユニットではなく、完全なダウンホール人工リフトです。 主に水中モーター、プロテクター、気液分離器、多段装置で構成されるリフトソリューション 遠心ポンプ、ケーブル、および水面制御装置。

このシステムは、ダウンホールモーターを使用して多段遠心ポンプを駆動し、地下から原油を連続的に輸送します。 坑井から地表まで。深井戸、高水カット井戸、偏位井戸、生産用に適しています。 従来のポンプユニットでは生産要件を満たせない海洋プラットフォーム上の井戸。

ロッドポンピングやガスリフトなどの従来の人工リフト方法と比較して、ESP には次のような利点があります。 高いシングルウェル生産能力、小さな地上設備設置面積、高度に偏向した深層への適合性 井戸、および長期連続生産のニーズを満たす能力。

したがって、陸上油田、海洋プラットフォーム、成熟した国の生産強化プロジェクトで広く使用されています。 油田。

お客様のニーズに合わせたESPソリューション

1. 高生産油井ソリューション

日々の流体生産要件が高い油井の場合、従来の手動リフト方法では次のような制限がある可能性があります。 設備のサイズと運用効率。

ESPシステムは多段遠心ポンプ構造を採用しています。ポンプ段数を増やすことで、 インペラ設計の最適化により、より高い流体送出能力、安定した坑井圧力制御、 原油生産量は増加し続けています。

用途: 新規開発の高収量油井、大規模油田開発プロジェクト、貯留層 単一ウェルの生産量を増やす必要があります。

2. 深井戸および高圧貯留層ソリューション

坑井の深さが増すにつれて、従来のポンプ装置はロッドの重量や重量などの要因の影響を受けやすくなります。 機械的磨耗。

ESP は、ダウンホールパワードライブを介して、高出力水中モーターを使用して坑井の深さに応じて構成できます。 多段ポンプの組み合わせと高強度の接続構造。これは、顧客が次の問題を解決するのに役立ちます 深井戸では揚水効率が低下します。

用途: 深層貯留層、高静圧井戸、従来の揚程範囲を超える生産井戸。

3.高水カットおよび複雑な流体のソリューション

開発の後期段階では、成熟した油田では通常、水のカットが増加し、ガスが増加します。 生産、および生産された流体の特性の変化。

ESP システムは、気液分離器、 ガスロック防止構造、耐腐食性材料、最適化されたポンプタイプ。

材料と製造技術

多段ポンプのインペラとディフューザーは、精密 CNC 加工により耐摩耗性合金鋼で作られています。 スムーズな流体の流れと高い吊り上げ効率を確保します。水中モーターは高温耐性巻線を採用 長期にわたるダウンホールの熱暴露に耐える断熱材。

プロテクターには特別な絶縁絶縁油が充填されており、腐食性地層水、原油、 モーター内部に損傷を与える関連ガス。

すべてのコアコンポーネントには、耐硫黄防食表面コーティングと多層シーリング処理が施されています。自動化 コンポーネントのマッチングと組立ラインは、各モジュールのしっかりとした適合を保証します。高品質の完成したすべてのセット 水中ポンプ人工リフトは、出荷前に完全なダウンホール シミュレーション性能テストに合格します。

応用分野

電気水中ポンプ人工リフト システムは主に次の場所で使用されます。 陸上油田の生産井
海洋プラットフォーム油井
深井戸生産プロジェクト
高減水の成熟した油田
重油サーマル回収事業
方向性井戸と水平井戸

プロジェクト調達サポート

当社は、さまざまな油田プロジェクトに対して次のサポートを提供します。

1. 初期技術サポート

クライアントが提供した情報に基づきます: 坑井の深さのデータ、生産要件、原油パラメータ、坑井 状態情報に応じて、ESP 構成の推奨事項を提供します。

2. 完全なサプライセット

ESPポンプセット、水中モーター、プロテクタ、気液分離器、マッチングケーブル、制御機器をご提供致します。 システム。

3. プロジェクト実施サポート

当社は、一括購入、OEM 構成、プロジェクトのスペアパーツ供給、および長期的な技術サービスをサポートします。

製造能力と品質管理

ESP システムは、高温、高圧、腐食性の井戸流体を含む環境で動作します。したがって、 機器の製造精度は油井の運用サイクルに直接影響します。作業中の主要な制御ポイント 生産には以下が含まれます：

1. 精密加工

インペラやガイドホイールなどの主要な油圧コンポーネントは精密機械加工されており、一貫した流路が確保されています。 寸法を調整し、ポンプ効率を向上させます。

2. モーターの製造

高温耐性の絶縁システムと厳格な巻線テストにより、作業中にモーターが故障するリスクが軽減されます。 長期運用。

3. シールと腐食防止

硫黄含有、高塩分、腐食性の高い坑井環境向けに、以下を提供します。 防食の選択 材質、表面処理、多層シール保護。

4. 工場でのテスト

各 ESP システムは、出荷前に次のテストを受けます。

モーター絶縁試験、ポンプ性能試験、シール性能試験、連続運転シミュレーション テスト中。

よくある質問

Q1: 電動水中ポンプ人工揚力と他の人工揚力モードの違いは何ですか?

A1: これは、高流量と高リフト能力を備えた完全に水没した統合型リフティング システムです。ロッドポンプとは異なります 井戸の深さと偏差によって制限されるため、地表ポンプユニットなしで超深井戸や偏差井戸でも安定して動作します。

Q2: この ESP 人工リフト システムは、硫黄を含む腐食性の地層流体に耐えることができますか?

A2: はい。すべての接液キー部品には特殊防食コーティングを施した耐硫黄合金材料を採用しています。の 内蔵プロテクターが腐食性媒体を効果的に隔離し、モーター内部コンポーネントを保護します。

Q3: バルク油田プロジェクトに工場から直接供給しますか?

A3: そうですね。当社は完全な工場直接電気水中ポンプ人工リフトサービスを提供しています。 中間ディーラー、および大規模プロジェクトの卸売電気水中ポンプの注文を受け入れます。 柔軟な配送スケジュール。
