小口径水中地熱ポンプ

小口径水中地熱ポンプは、Aote 天津ポンプ株式会社の主力製品の 1 つです。標準サイズは 3.38 インチから 8.75 インチです。油井や高温井戸でも使用可能です。使用温度は100℃～260℃。アメリカ製品ともマッチします。

お問い合わせを送信

製品説明

小口径水中地熱ポンプの主要部品：渦巻ポンプ/吸気口/ガス分離器/水中ポンプモーター/プロテクタ/モーターリード延長/放電。

Small Diameter Submersible Geothermal Pump

小口径水中地熱ポンプは、地熱井や高温用に特別に開発されました。地下コンパクトな設置寸法と連続運転を必要とする水抽出プロジェクト。

従来の水中ポンプとは異なり、地熱井には、井戸径の制限、高温水の循環、長期連続運転、困難なメンテナンス条件、腐食性の地下環境などの課題が伴います。

Aote 小口径 ESP システムは、多段遠心ポンプ、ガスセパレーター、プロテクター、および高温水中モーターは、深井戸の流体を持ち上げるための完全なソリューションを提供します。

標準ポンプ直径の範囲は 3.38 インチから 8.75 インチで、狭い地熱井や地下水に適しています。油田用途。坑井の状態に応じて、さまざまな流量に合わせてカスタマイズされた構成が利用可能です速度、持ち上げ高さ、および温度要件。

仕様

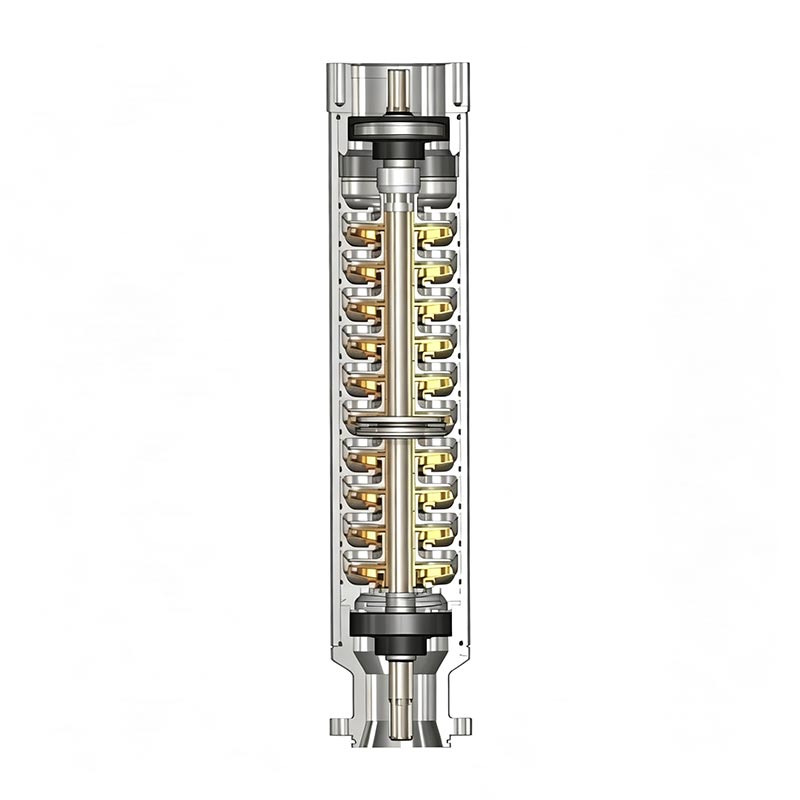

ポンプ段数は必要な揚程によって決まります。各ステージは、接続されたフローティングインペラで構成されています。モネル-k500 ドライブシャフトと流体の流れを導く固定ディフューザー。インペラの軸力は、作られた軸力を低減するために、インペラとディフューザの構造を次のように設計しています。フローティングタイプ。残りのアキシアル荷重とポンプシャフトの自重はプロテクタスラストベアリングによって保持されます。

水中遠心ポンプに入る井戸液の吸引口です。その間、遊離ガスを分離することができます水中遠心ポンプに流入する前に、ポンプユニットへのガスの影響を軽減します。

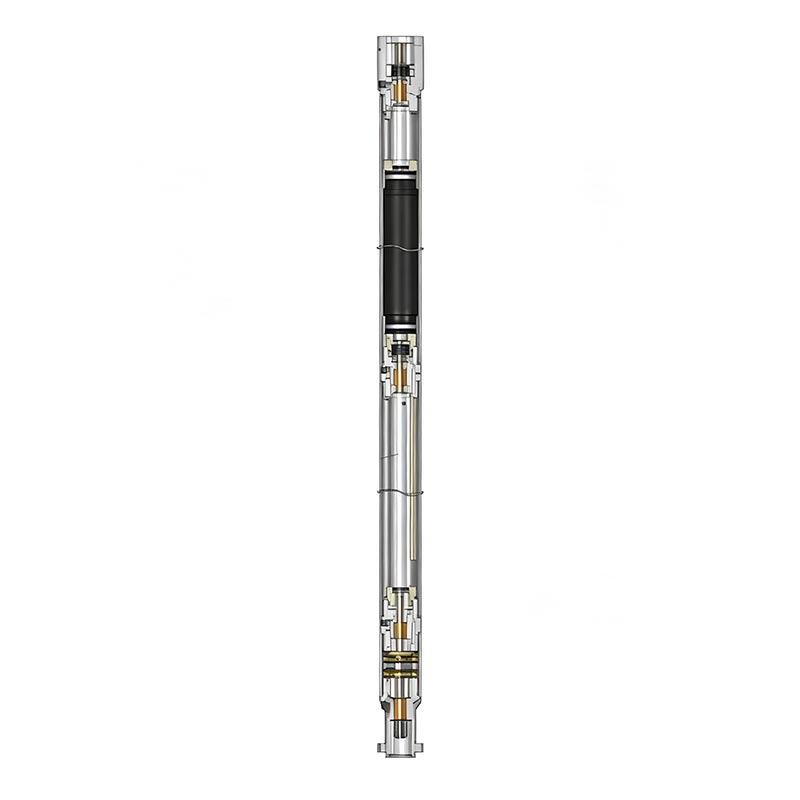

すべてのセクションには、信頼性を高めるために複数の冗長バリアチャンバーが含まれています。バリアチャンバーは次のいずれかでご利用いただけます。ラビリンスタイプとバッグタイプ。プロテクターのシャフトには通常Monel-k500素材が使用されています。メカニカルフェイスシールは6個あります。それ。シール部には軸受能力の高いスラストベアリングを採用。さまざまなタイプとシリーズのシールセクションを提供できますに個々のウェルの状態を調整します。

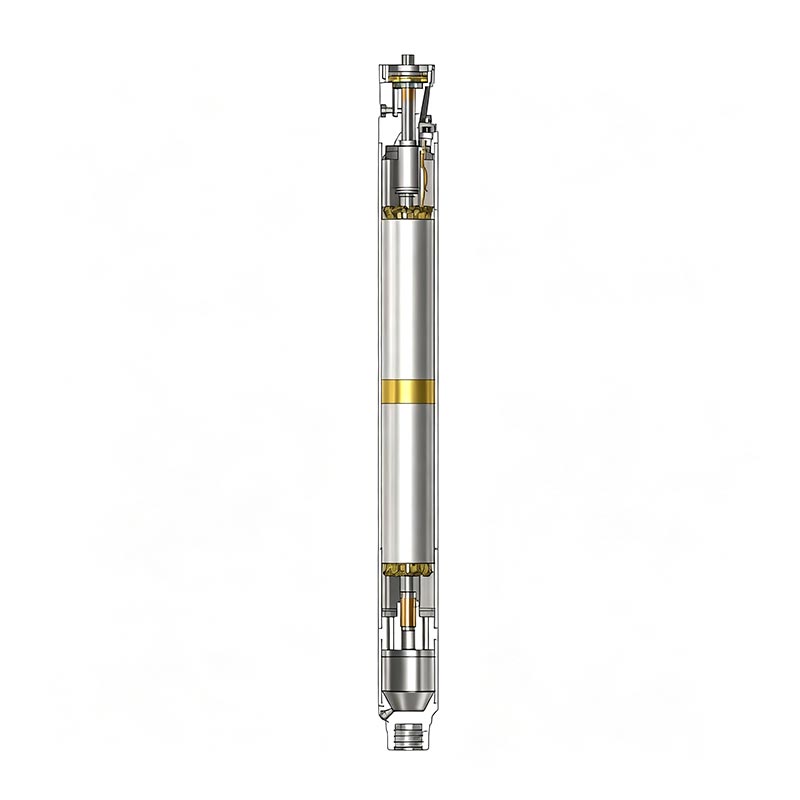

水中モーターは多段渦巻ポンプを駆動する動力です。 2極三相かごです非同期モーター。

主に固定子、回転子、オイルサイクルループシステムなどで構成されています。水中モーターのため、井戸によって制限されます。直径と環境温度。見た目は細長くて細いです。最大長は10mに達することがあります。満たされていますと高強度、潤滑性、熱伝導性に優れた超誘電性オイルです。

水中モーターの作動状態は直立吊り下げです。上部のスラストベアリングはローターの軸力と自重モーターから発生する熱はローターに伝わります。モーターハウジングを通る十分な流体。

代表的な用途

地熱暖房システム

以下の目的で地下熱水を抽出するために使用されます。
• 地域暖房
• 建物暖房システム
• 産業用加熱用途

地熱発電

地熱発電所に継続的な熱水循環を提供します。

石油およびガス井

流体生産用のコンパクトな ESP システムを必要とする油井に適しています。

高温井戸

標準的な水中ポンプでは温度条件に耐えられない深井戸で使用されます。
